芯片焊接問題診斷：失效分析專家揭秘焊接缺陷
發布時間：2024-12-09 點擊次數：10350
在電子制造領域，焊接質量直接關系到產品的可靠性與壽命。作為擁有多年檢測經驗的廣東省華南檢測技術有限公司，我們致力于為客戶提供專業、權威的失效分析服務，確保每一環節的品質控制。本文將詳細介紹我們如何通過精密的分析流程，揭示芯片焊接的潛在缺陷。
芯片焊接分析案例背景：
近期，我們接到了一項緊急任務，對客戶提交的兩片疑似存在焊接問題的芯片進行深入分析。客戶迫切需要了解焊接缺陷的具體原因，以便及時調整生產線，避免進一步的質量損失。我們的專家團隊立即響應，啟動了全面的失效分析流程。
芯片焊接分析過程：
外觀檢查：

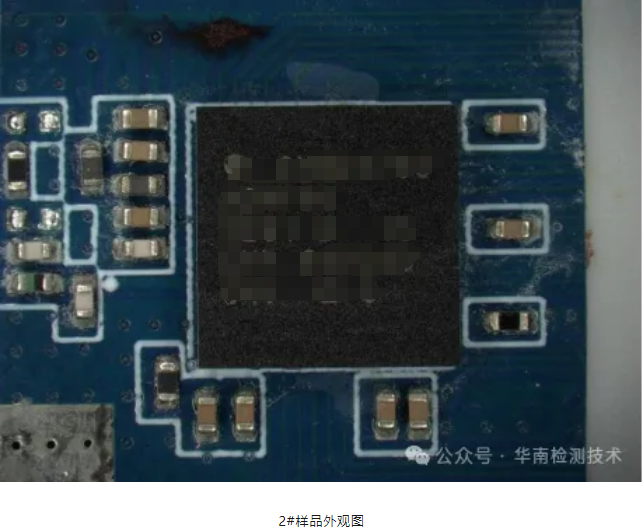

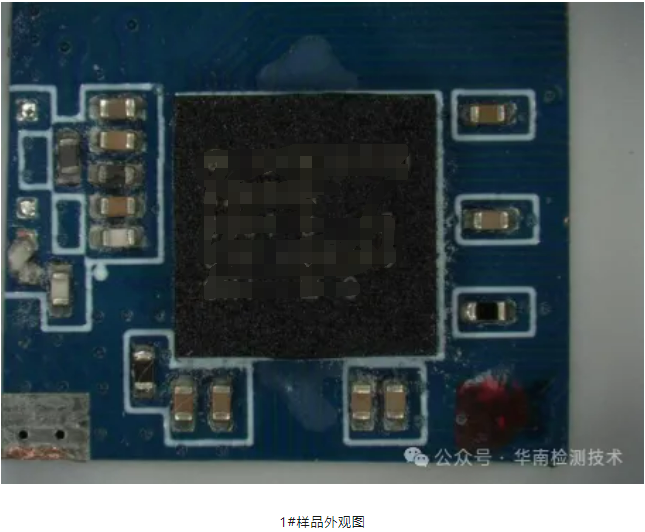

首先，我們使用光學顯微鏡對芯片進行了外觀檢查。在這一階段，我們仔細觀察了芯片的表面，尋找任何可能的裂紋、氣孔或其他可見缺陷。1#和2#樣品在初步觀察下均未顯示出明顯異常，這表明我們需要進行更深入的分析。
|
|
芯片切片分析：

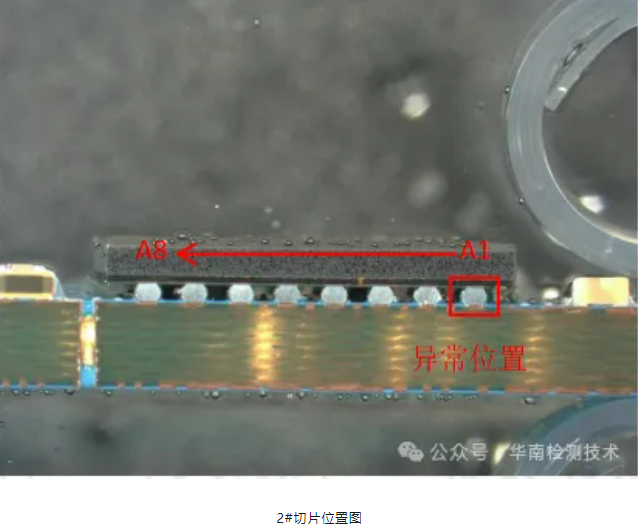

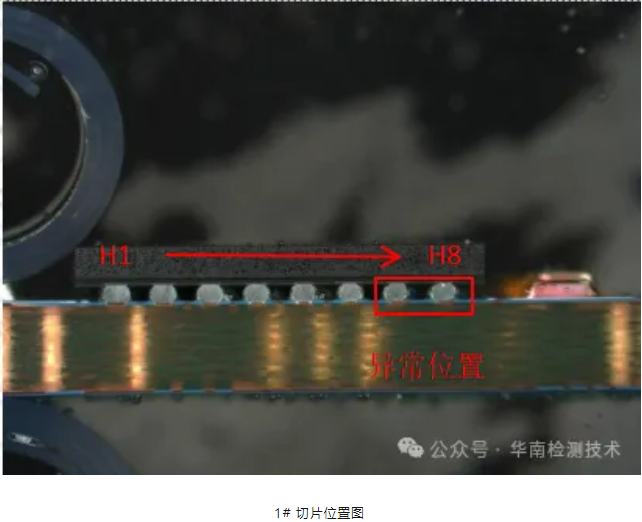

為了進一步探究焊接質量，我們進行了切片檢查。通過切割技術，我們將芯片沿焊接點進行剖切，以便在顯微鏡下觀察其內部結構。以下是我們在切片檢查中的關鍵發現：

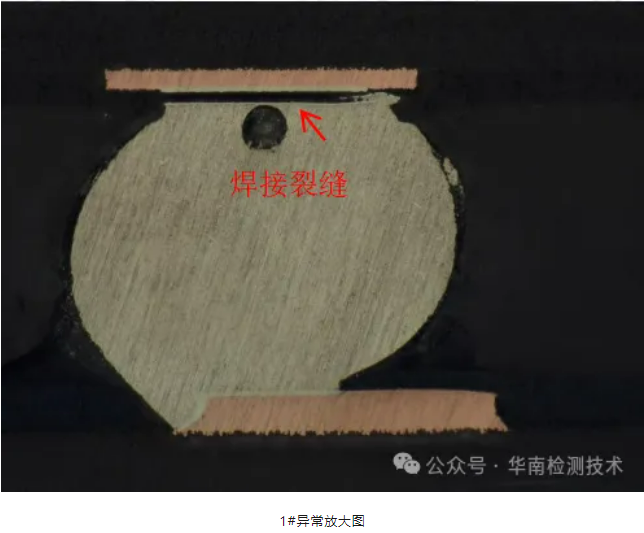

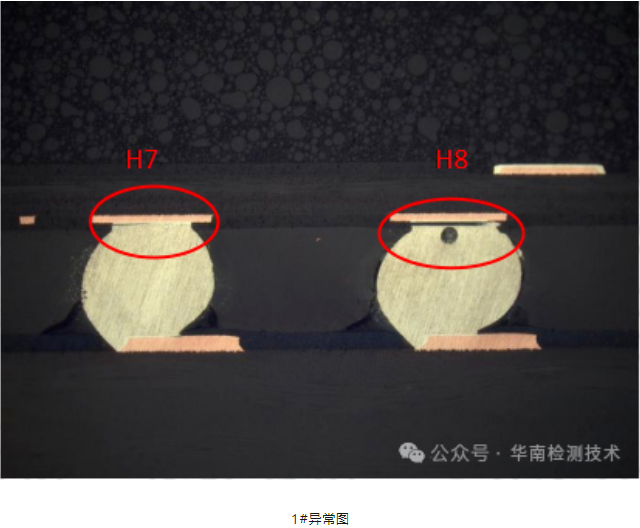

錫球與焊盤界面： 在1#樣品的切片中，我們發現了錫球與焊盤之間存在明顯的裂縫。這一發現表明焊接點的結合力不足，可能是由于焊接溫度不適宜或焊接時間過短導致的。

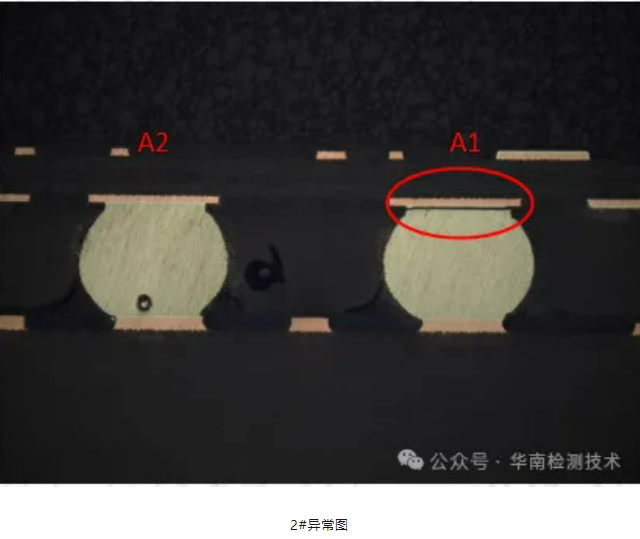

焊料潤濕性： 在2#樣品的分析中，我們注意到焊料的潤濕性不足，這可能是由于焊料質量問題或焊接過程中的氧化反應所致。
焊接空洞： 在兩個樣品的切片中，我們都發現了焊接空洞的存在，這可能是由于焊接過程中保護氣氛不足或焊接材料中存在雜質導致的。
失效分析：
在每個檢查階段，我們都進行了詳細的失效分析，以確定可能的原因，并提出相應的解決方案。例如，對于焊接點裂縫的問題，我們建議調整焊接溫度和時間，以確保焊料充分熔化并均勻分布。對于潤濕性不足的問題，我們建議檢查焊料的質量和焊接環境的控制。
分析結果：
綜合上述分析，我們得出以下結論：
焊接溫度控制不當： 焊接點裂縫的存在表明焊接過程中可能存在溫度控制不當的問題，導致焊料未能充分潤濕焊盤。
焊料質量問題： 焊料潤濕性不足和焊接空洞的存在可能指向焊料本身的質量問題，或是焊接過程中保護氣氛不足。
焊接環境控制： 焊接空洞的發現強調了在焊接過程中控制保護氣氛的重要性，以防止氧化和雜質的混入。
