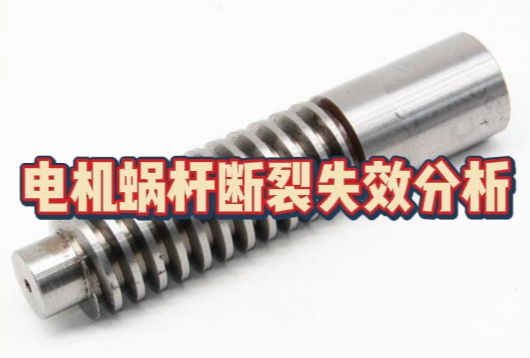

電機蝸桿斷裂失效分析：廣東省華南檢測技術的專業解決方案
發布時間：2024-12-17 點擊次數：7999
在現代工業中，電機蝸桿的可靠性至關重要。廣東省華南檢測技術有限公司分享電機蝸桿斷裂失效分析案例：某電機蝸桿在抽樣測試中意外斷裂，使用不到1000回合即發生斷裂，遠低于預期的10000回合。這一事件不僅影響了生產效率，也對安全造成了潛在威脅。廣東省華南檢測技術有限公司，作為專業的檢測分析服務提供商，立即介入，對這一失效事件進行了深入分析。
一、測試分析

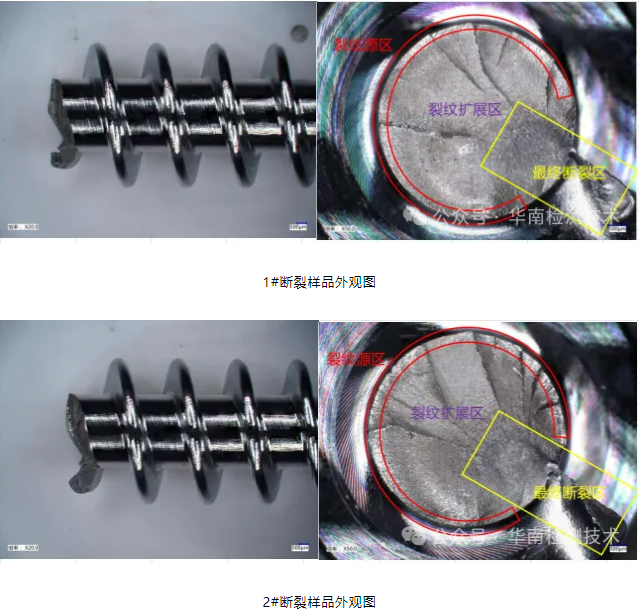

1、斷口檢查
我們的分析始于對斷裂樣品的外觀檢查。通過顯微鏡觀察，我們發現斷裂均發生在螺紋根部位置，且斷口未見明顯腐蝕跡象，這為我們的分析提供了重要線索。

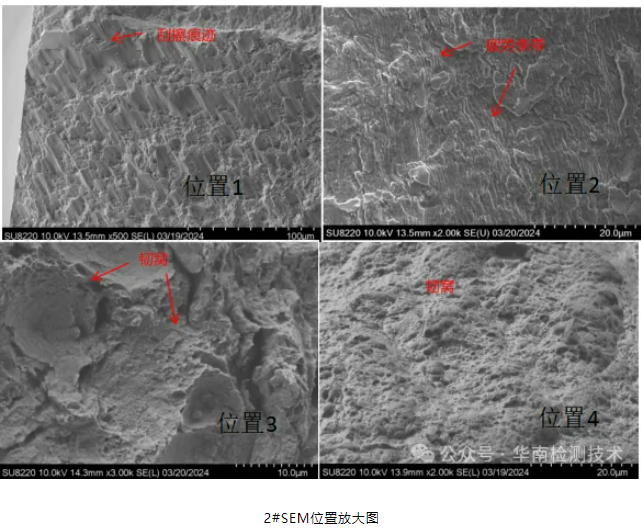

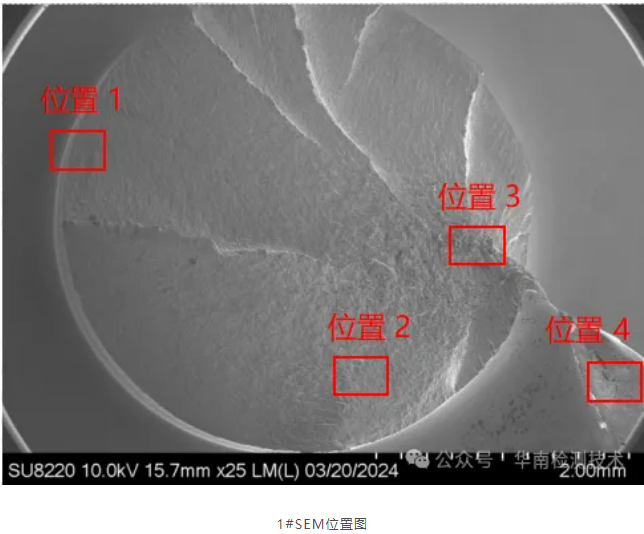

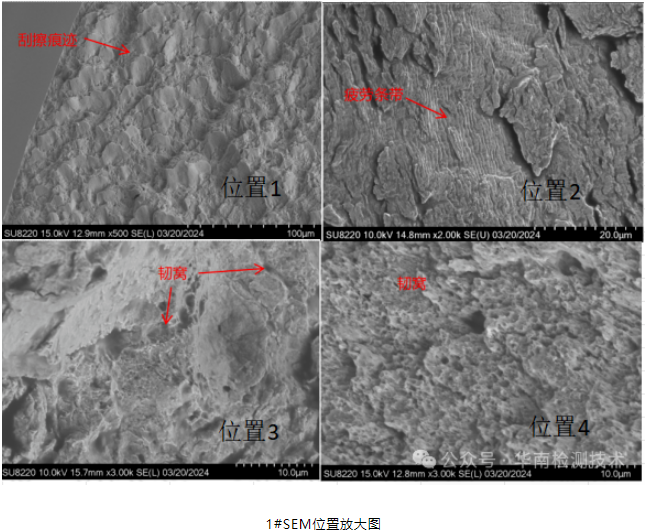

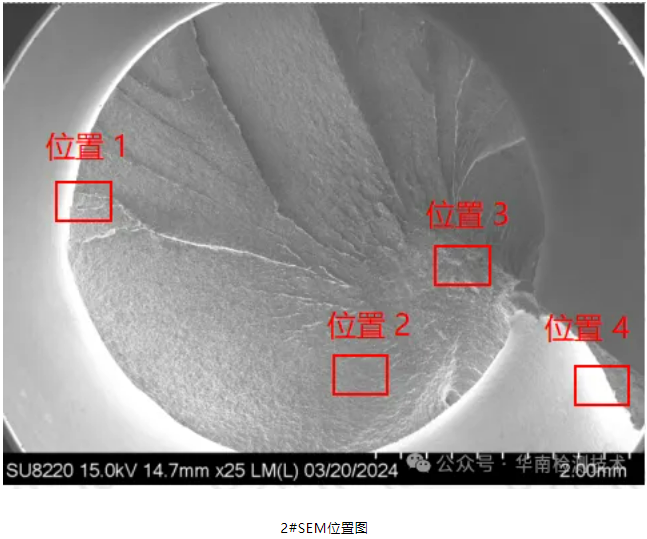

2、SEM分析
進一步的掃描電子顯微鏡（SEM）分析揭示了裂紋源區的刮擦痕跡，這是裂紋形成后在后續服役過程中受到摩擦的結果。在裂紋擴展區，我們觀察到了明顯的疲勞條帶，而在最終斷裂區，韌窩形貌表明了在斷裂前發生了較大的塑性變形。
3、EDS分析
能量色散X射線光譜（EDS）分析顯示，斷裂樣品斷面未檢測到異常元素，排除了材料污染或外來物質介入的可能性。

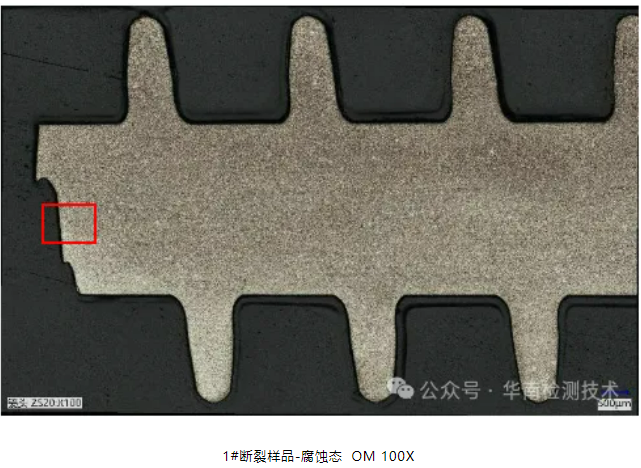

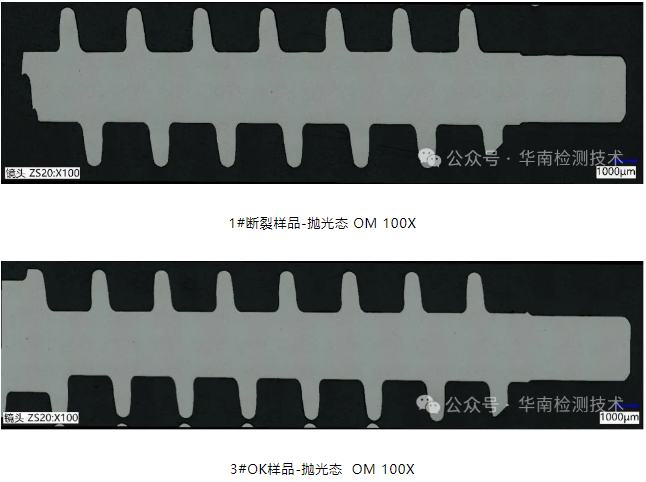

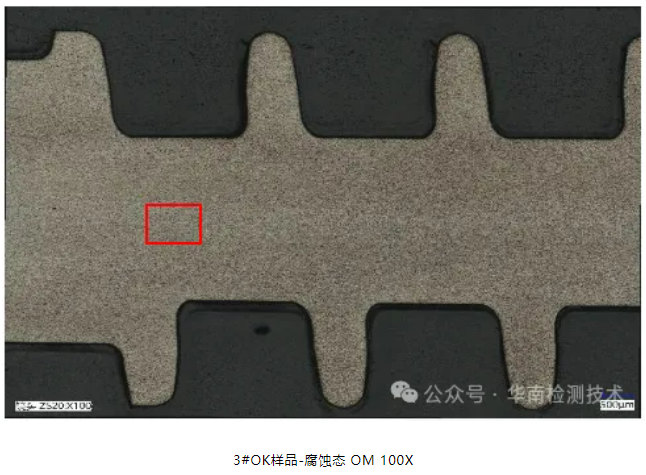

4、金相組織檢測
金相組織檢測進一步確認了樣品的內部結構。我們對斷裂樣品和正常樣品進行了對比，均未見明顯夾雜異常或組織缺陷，均為回火索氏體組織，蝸桿心部可見延軸向分布的變形流線。

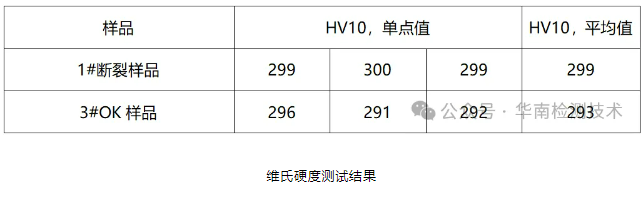

5、維氏硬度檢測
維氏硬度檢測結果顯示，斷裂樣品和正常樣品心部硬度未見明顯差別，排除了硬度不均導致斷裂的可能性。
二、結論
綜合上述測試結果，我們推測樣品斷裂原因為螺紋根部應力集中引發的疲勞斷裂。這一結論不僅基于我們的專業分析，也得到了廣東省華南檢測技術有限公司先進設備和豐富經驗的支持。
三、建議
針對這一失效原因，我們建議對樣品螺紋根部圓角過渡進行檢查，確保其平順性，以減少應力集中。此外，對樣品進行適當的表面硬化處理，以降低疲勞敏感性，提高其耐久性。
