吊鉤斷裂失效分析案例詳解-華南檢測技術
發布時間：2024-11-14 點擊次數：4031

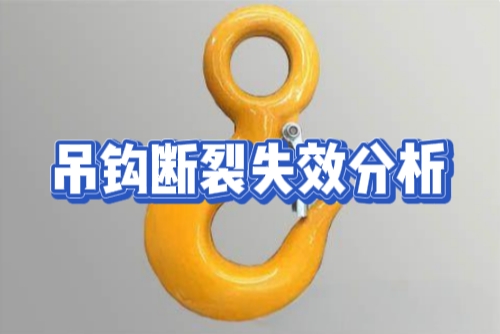

廣東省華南檢測技術有限公司收到了一個客戶送來的吊鉤樣品，該吊鉤中部的固定銷釘孔處發生了斷裂。這個吊鉤實際裝機時間不足半年。為了找出斷裂的原因，華南檢測技術有限公司進行吊鉤斷裂失效分析，通過斷口宏微觀觀察、金相組織檢查、硬度測試及氫含量測定等手段進行了分析。
一、吊鉤斷裂失效分析過程

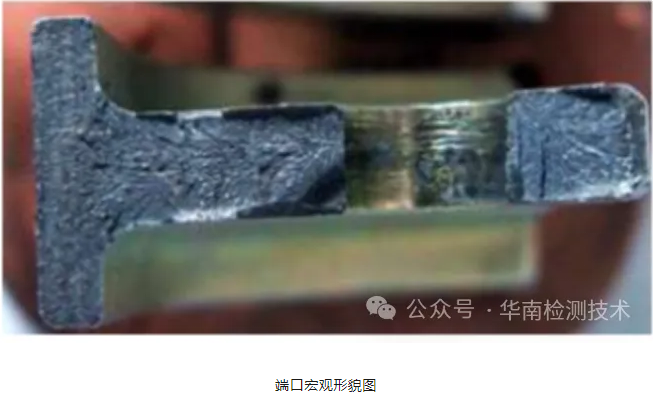

1、宏觀檢查：
斷口平齊，無明顯塑性變形，斷面粗糙，有明顯放射棱線，放射棱線收斂于銷釘孔內表面，斷口干凈無其他附著物，顏色呈淺灰色，瞬斷區約占斷口面積的10%，宏觀未見明顯冶金缺陷。吊鉤內孔肉眼可見明顯加工刀痕。
2、微觀觀察：
斷口源區形貌顯示，裂紋源位于銷釘孔內表面，放射棱線收斂方向，源區未見明顯冶金缺陷。擴展區為解理+韌窩形貌，解理面上可見清晰撕裂棱。最后瞬斷區為韌窩特征。
3、金相組織分析：

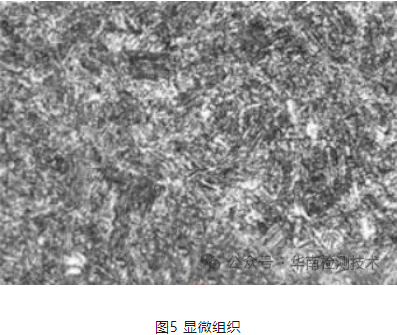

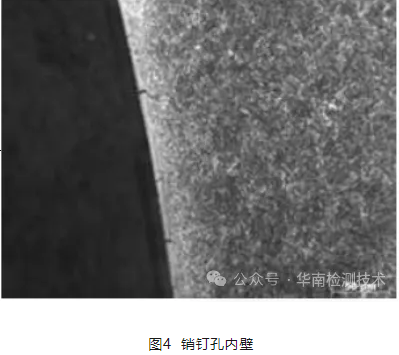

在吊鉤端部橫向取樣，經鑲嵌、磨拋后用4%硝酸酒精溶液侵蝕，后在顯微鏡下觀察，發現在銷釘孔內壁存在較多細小原始裂紋。其顯微組織為下貝氏體+上貝氏體+沿晶斷續網狀鐵素體。

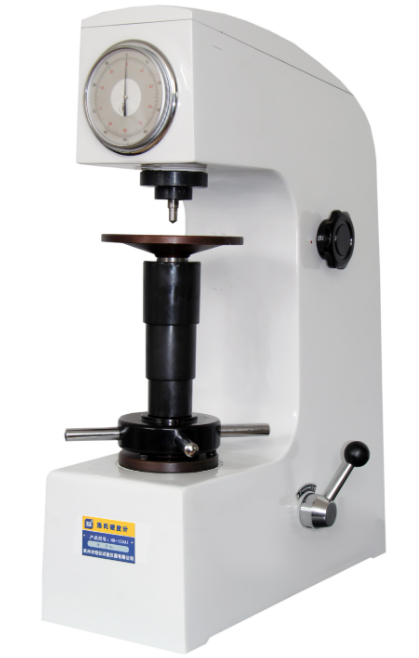

4、硬度檢測：
對斷裂吊鉤進行硬度檢測，洛氏硬度值為HRC38.2，HRC38.5，符合HRC34-42的委托要求。

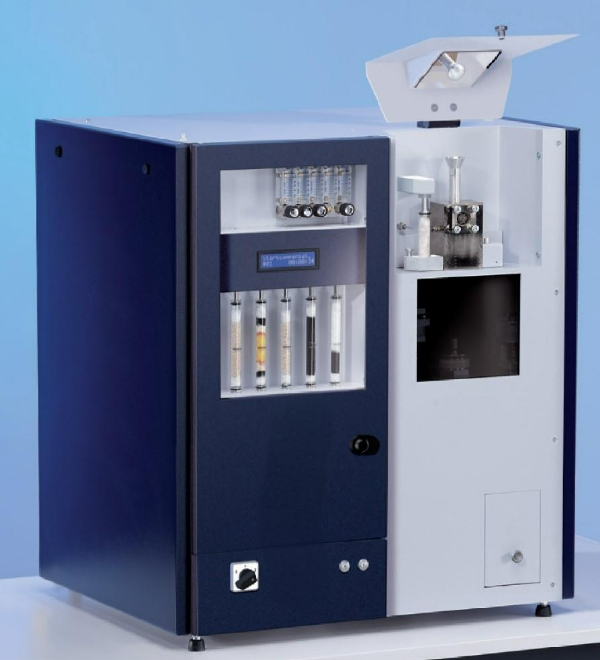

5、氫含量測定：
對吊鉤進行氫含量測定，其結果為4×10^-6。

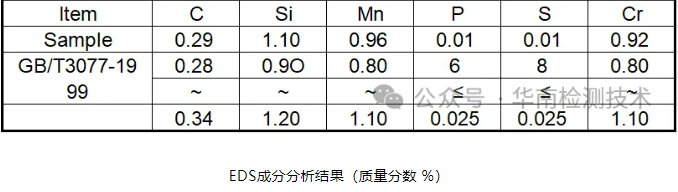

6、EDS成分分析：
化學成分分析結果符合標準值要求。
二、吊鉤斷裂失效分析結果
吊鉤斷口干凈平齊，宏觀可見明顯放射棱線，無明顯塑性變形，呈脆性斷裂特征。微觀斷口呈解理+沿晶特征，解理面和沿晶面上出現撕裂棱；裂紋起源于銷釘孔內表面加工刀痕處；吊鉤的工作應力主要為靜拉應力；金相檢驗可見銷釘孔內表面存在較多細小原始裂紋，裂紋尖端形成應力集中，以上特征符合氫脆的特征。
該故障吊鉤熱處理過程中淬火冷速較慢，導致組織中出現脆硬的上貝氏體組織，以及使鋼的強度、塑性降低的網狀鐵素體組織，而且銷釘孔內表面有粗大加工刀痕，這些都對吊鉤氫脆斷裂起到了促進作用。由此可知，吊鉤的失效性質為氫脆。
