pcb表層耐電壓是什么

PCB表層耐電壓是指PCB（Printed Circuit Board，印刷電路板）的外層絕緣材料或覆蓋層在高電壓條件下能夠承受的最大電場強度或電壓值。它表示了PCB表層絕緣材料的絕緣能力以及防止絕緣擊穿的能力。

PCB表層通常由絕緣材料（如FR-4、聚酰亞胺等）構成，用于覆蓋和保護PCB的內部電路結構。在實際應用中，PCB可能會暴露于高電壓環境，例如電源線、電力系統等。因此，為了確保產品的安全性和可靠性，PCB表層需要具有足夠的耐電壓能力。

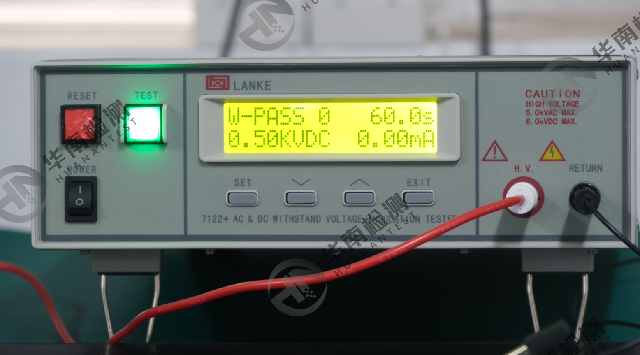

PCB表層耐電壓的測量通常使用工頻耐壓試驗（也稱為擊穿電壓試驗）進行。在測試過程中，施加一定的電壓或電場強度到PCB表層上，并持續一段時間，觀察是否發生絕緣擊穿現象。耐電壓測試結果以擊穿電壓值或電壓等級來表示。

常見的PCB表層耐電壓等級常用單位是伏特（V）或千伏（kV）。例如，一個PCB表層耐電壓等級為500V表示該PCB表層能夠安全地承受500V的電壓而不發生絕緣擊穿現象。

具體的耐電壓等級要求因應用領域和產品需求而有所不同。不同行業和國家可能有特定的標準和規范，規定了PCB表層的最低耐電壓要求。通常，高壓設備或電力系統要求PCB表層具有更高的耐電壓等級，以確保其在高壓環境下的安全運行。

總而言之，PCB表層耐電壓是指PCB外層絕緣材料或覆蓋層能夠承受的最大電場強度或電壓值，用以衡量PCB表層的絕緣能力和防止絕緣擊穿的能力。這一參數對于確保產品的安全性和可靠性至關重要，并且需要符合相關的標準和規范要求。
