專注于工業CT檢測\失效分析\材料檢測分析的第三方實驗室
公正高效 \ 精準可靠 \ 費用合理
螺釘斷裂原因深度剖析與預防全解析（華南檢測案例）
發布日期：2025-03-28閱讀量：7543
在工業應用中，螺釘的斷裂失效是一個常見但又關鍵的問題，它可能引發設備故障甚至安全事故。本文將深入分析螺釘斷裂的原因，并提供有效的預防措施，幫助您避免類似問題的發生。
一、斷口分析

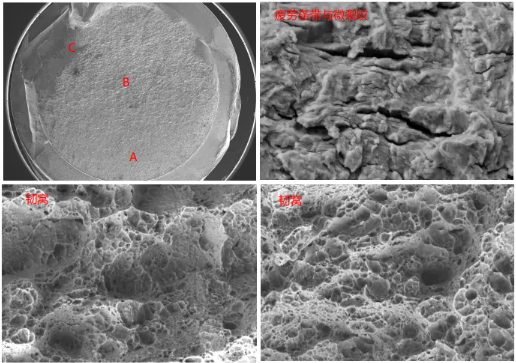

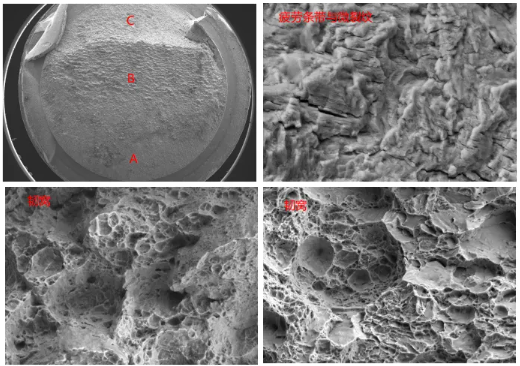

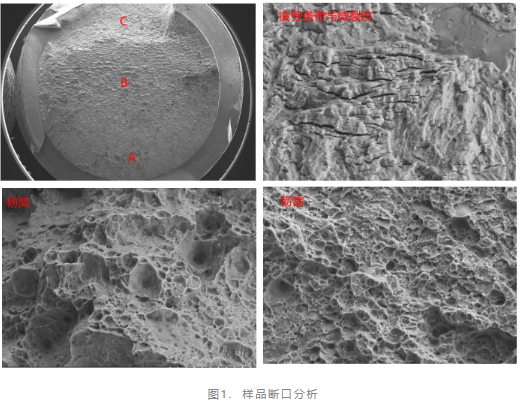

通過掃描電鏡觀察1號至6號樣品的斷口形貌，發現它們基本一致。具體表現為：位置A呈解理形貌，斷面相對平緩，且可見疲勞條帶和微裂紋；位置B呈纖維狀，可見大量韌窩；位置C斷口起伏大，可見大量韌窩形貌。這些特征為后續的分析提供了重要線索。
二、金相組織檢測

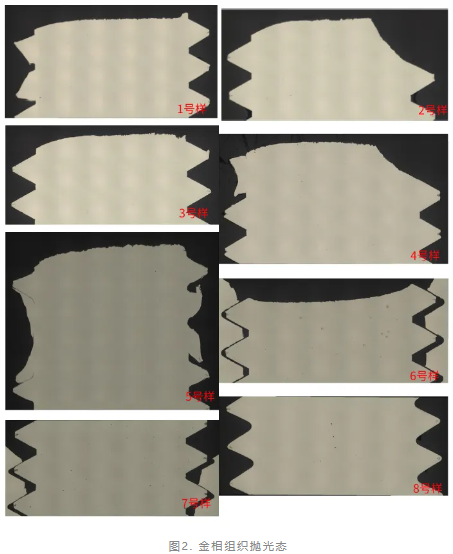

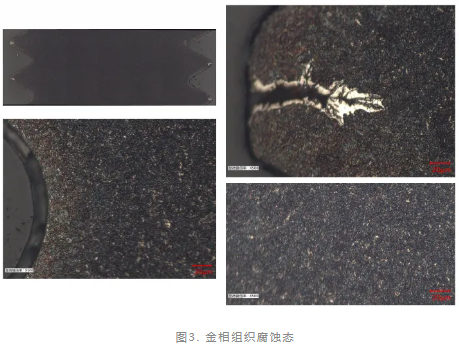

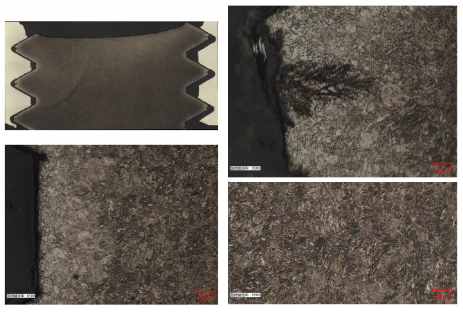

將1號至8號樣品鑲嵌制樣并磨拋后，觀察到1號至6號樣品的斷裂均發生在螺紋根部倒角應力集中位置。進一步腐蝕處理后，發現各樣品均為回火索氏體組織，但1號至7號樣品表面存在部分脫碳現象。這種脫碳現象會顯著降低螺釘的表面硬度和疲勞強度。
三、維氏硬度檢測

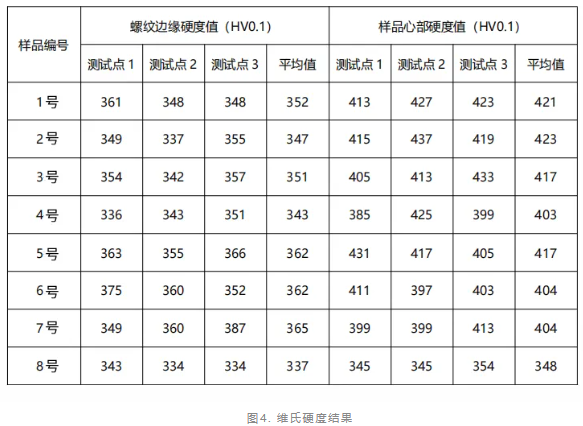

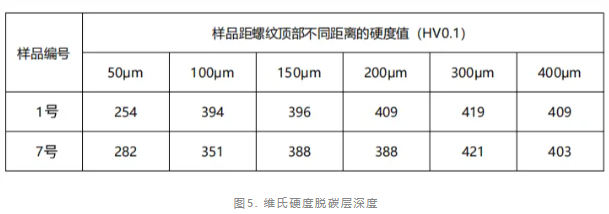

維氏硬度檢測結果顯示，1號至7號樣品心部硬度值為404~423 HV，而螺紋邊緣硬度值顯著低于心部，存在明顯脫碳。8號樣品心部硬度值為348 HV，螺紋邊緣硬度值與心部相差不大。此外，1號樣品的部分脫碳層深度約150~200 μm，7號樣品的部分脫碳層深度約200~300 μm。
四、EDS分析

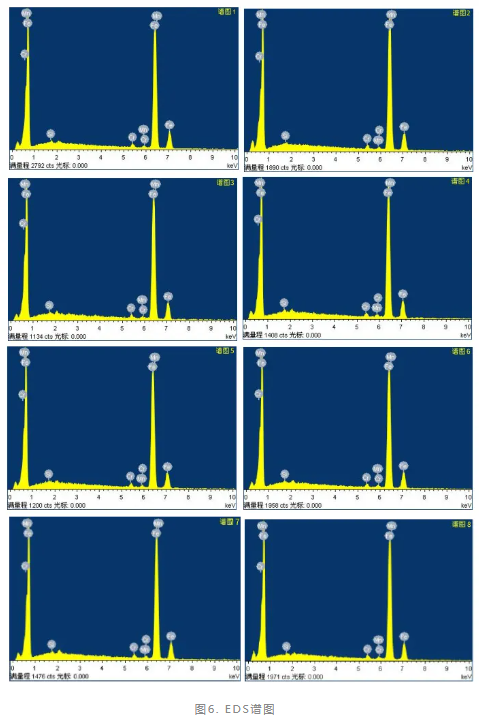

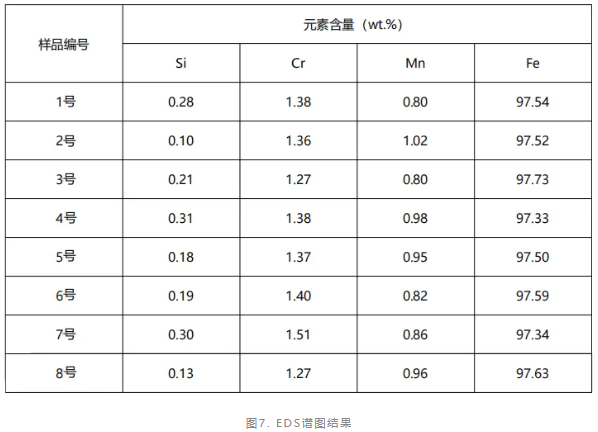

采用EDS檢測各樣品截面成分，結果顯示各樣品成分未見明顯差別。這表明成分差異并非此次螺釘斷裂的主要原因。
五、總結與建議
綜上所述，螺釘的失效原因主要是螺紋根部硬度集中引發的疲勞斷裂，且失效樣品螺紋根部為倒角且存在部分脫碳。針對高強度螺釘，建議采取以下措施：
優化螺紋根部設計：建議根部位置采用圓角過渡，以減少應力集中。在本次分析中，8號樣品的圓角設計就有效降低了應力集中風險。
控制熱處理過程：注意減輕在熱處理過程中產生的表面脫碳，以保證材料的承載強度?？梢酝ㄟ^優化熱處理工藝參數、采用保護氣氛等方式來減少脫碳現象。
通過以上措施，可以有效提高螺釘的可靠性和使用壽命，減少因螺釘斷裂引發的設備故障和安全隱患。
華南檢測：http://www.exksm.cn/websiteMap
上一篇：
PCB焊接不良的原因及解決辦法全解析
熱門資訊
最新資訊
- 環境可靠性測試哪家好？華南檢測為您揭秘產品品質提升秘籍
- 瓷片電容失效分析：從裂紋到擊穿，第三方檢測機構的解決方案
- 碳鋼棒異常斷裂案例分析
- PCB失效分析：深度解析潤濕不良、爆板、分層與CAF問題
- MLCC電應力擊穿失效分析：深度解析與可靠性提升方案
- 螺釘斷裂原因深度剖析與預防全解析（華南檢測案例）
- PCB焊接不良的原因及解決辦法全解析
- 機械沖擊試驗全解析：如何提升產品抗沖擊能力？| 華南檢測權威指南
- 工業CT掃描如何幫企業年省百萬？0.5μm精度+CMA/CNAS資質，華南檢測助企業降本50%
- 0.5μm誤差毀百萬訂單？鍍層厚度檢測標準與方法全解析
- 華南檢測：PCB切片分析專家，15年護航電子制造品質，助力企業年省千萬級質量成本
- PCB切片檢測：精準診斷電路板質量的核心技術
- 掃描電鏡分析：微觀世界的精準解碼與工業難題的終極方案
- 金屬成分檢測全解析：從技術手段到行業應用，助力制造業質量升級
- 連接器可靠性測試全解析：確保電子設備穩定運行的關鍵驗證
- 芯片開蓋分析：解密IC芯片失效的核心技術與華南檢測的專業優勢
- 元器件可靠性檢測：破解行業痛點，賦能產品質量升級
- 溫度循環試驗服務：為您的產品可靠性保駕護航
- 工業CT掃描技術：如何幫助企業提升產品質量？
- BGA虛焊問題深度解析與高效檢測方案——華南檢測技術助力電子制造可靠性提升
