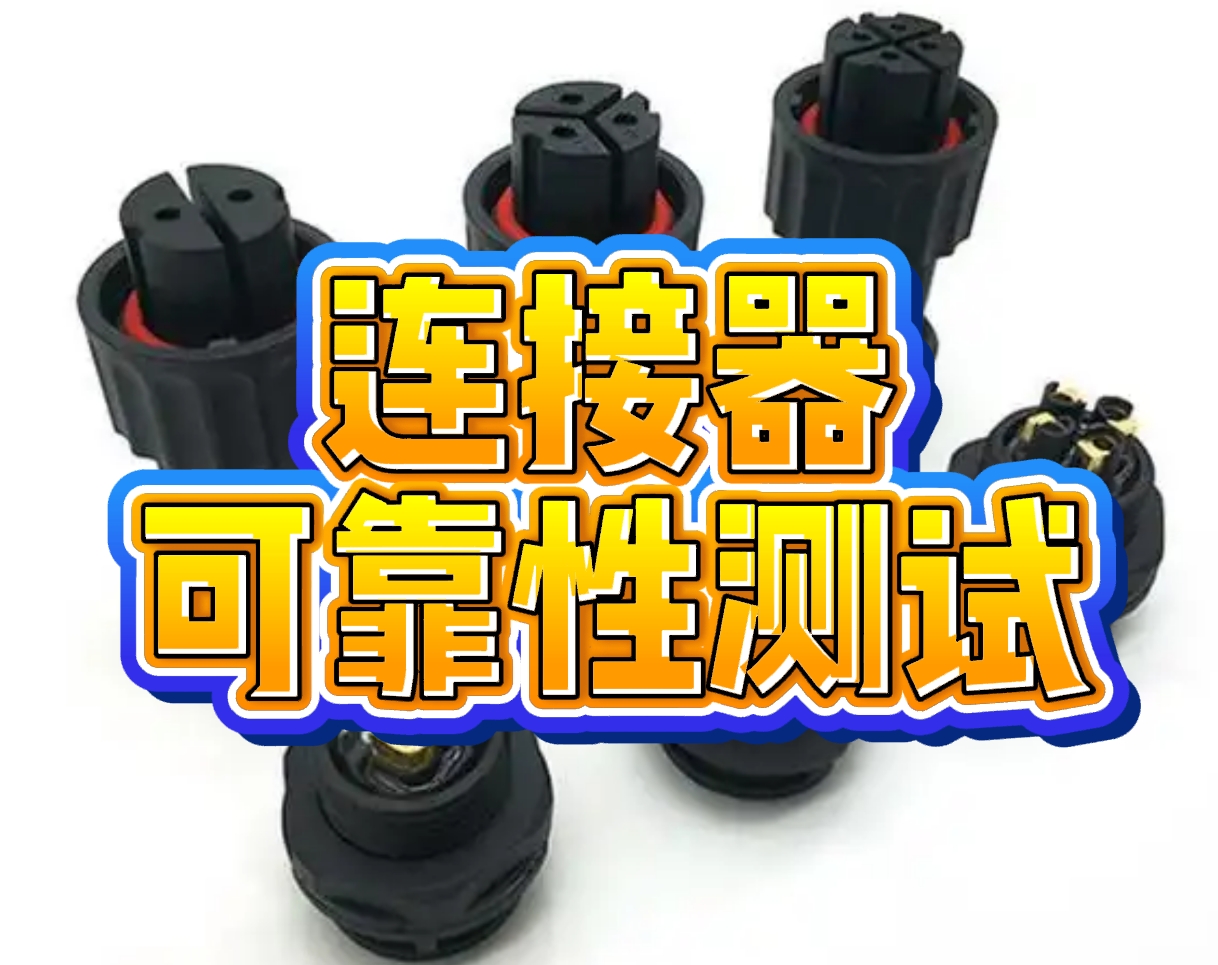

連接器可靠性測試全解析：確保電子設備穩定運行的關鍵驗證

作為電子系統的“血管”，連接器的可靠性直接決定了整機設備的生命周期與穩定性。據統計，電子系統故障中約30%的失效可溯源至連接器性能劣化，而其中65%的失效模式與環境應力密切相關。面對工業4.0時代對連接器提出的 微型化、高頻化、耐極端環境 三重挑戰，廣東省華南檢測技術有限公司依托CNAS認可實驗室（編號L19097），構建了覆蓋 12大測試類別、48項核心指標 的可靠性驗證體系。本文將深度解析連接器可靠性測試的技術邏輯與工程實踐，揭示如何通過科學驗證構筑質量防線。

一、機械性能驗證：連接器可靠性的物理基石

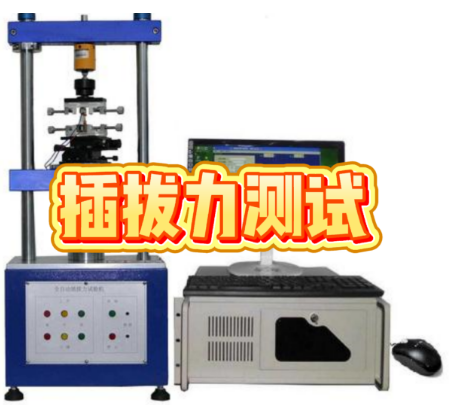

1. 插拔力測試

 技術標準：EIA36413 / IEC 6051282

 測試精度：0.1N分辨率，支持5500mm/min無極調速

 工程價值：為某醫療設備連接器優化插拔曲線，將插合力從4.2N±0.8N降至3.5N±0.3N，操作舒適度提升40%

2. 耐久性測試

 測試設備：多軸聯動插拔測試臺（最大行程100mm，循環次數達100萬次）

 創新方案：

   動態接觸電阻監測（采樣率10kHz）

   鍍層磨損量三維形貌分析（白光干涉儀，精度0.1μm）

 典型案例：TypeC接口通過5000次插拔測試后，接觸電阻增量≤2mΩ

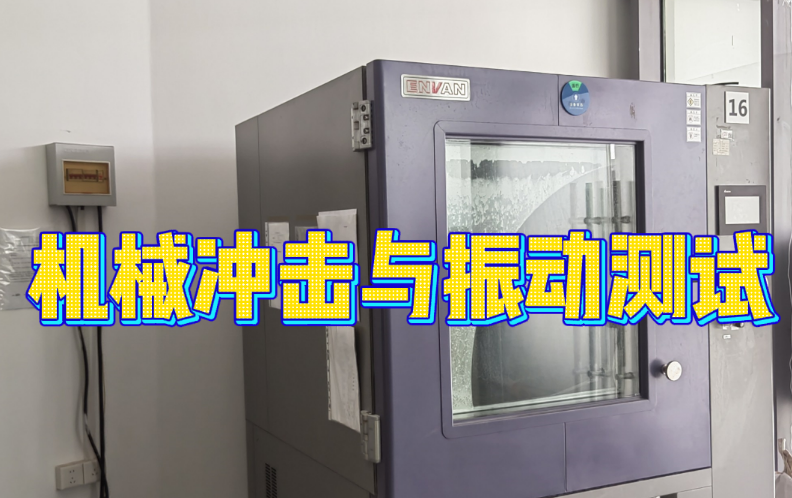

3. 機械沖擊與振動測試

 測試能力：

   沖擊加速度：3000g（半正弦波，脈寬0.120ms）

   振動頻率：53000Hz（三軸同時激振）

 失效預防：某車載連接器通過20g RMS隨機振動測試，鎖定端子共振頻率點并優化結構設計

 二、電氣性能驗證：電流與信號的精準守護

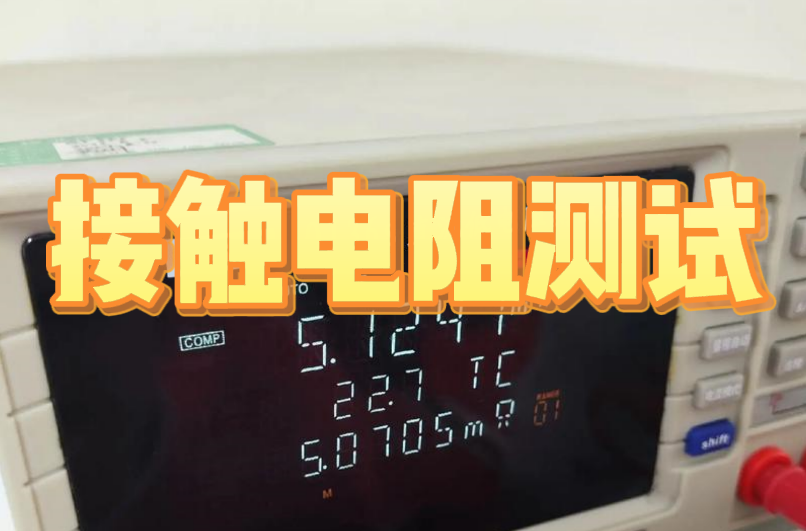

1. 接觸電阻測試

 測試系統：四線法微電阻測試儀（分辨率0.01mΩ，電流100mA100A可調）

 技術突破：開發接觸電阻溫度關聯模型（R= R0[1+α(TT0)]），準確預測溫升影響

2. 絕緣電阻與耐壓測試

 測試參數：

   絕緣電阻：DC 500V，測量范圍1×10^3～1×10^16Ω

   耐壓測試：AC 5kV/DC 6kV，漏電流監測精度1μA

 行業應用：光伏連接器通過DC 6kV/1min耐壓測試，滿足IEC 62852標準

3. 高速信號完整性測試

 核心指標：

   插入損耗：≤0.5dB@10GHz（差分對測試）

   串擾抑制：≥40dB@5GHz

 設備配置：矢量網絡分析儀（67GHz帶寬，時域反射TDR分辨率5ps）

 三、環境適應性驗證：極端工況下的生存考驗

1. 溫濕度循環測試矩陣

| 測試類型       | 條件范圍              | 標準依據       | 典型失效模式監測               |

| 高溫存儲       | +175℃/1000h          | IEC 6006822  | 塑料件黃變、金屬件蠕變         |

| 低溫操作       | 65℃/240h            | MILSTD810H   | 材料脆化、接觸件收縮失效       |

| 溫濕度交變     | 40℃~+85℃/95%RH      | IEC 60068230 | 電化學遷移、絕緣電阻下降       |

2. 腐蝕性環境測試

 鹽霧測試：

   中性鹽霧（NSS）：5% NaCl溶液，35℃持續噴霧

   酸性鹽霧（ASS）：pH3.5醋酸溶液加速腐蝕

   數據洞察：通過72小時鹽霧測試，發現某連接器鍍層孔隙率＞5%導致基材腐蝕

 混合氣體腐蝕：

   測試氣體：H2S 10ppb + SO2 50ppb + NO2 200ppb

   失效分析：采用俄歇電子能譜（AES）檢測表面硫化物沉積厚度

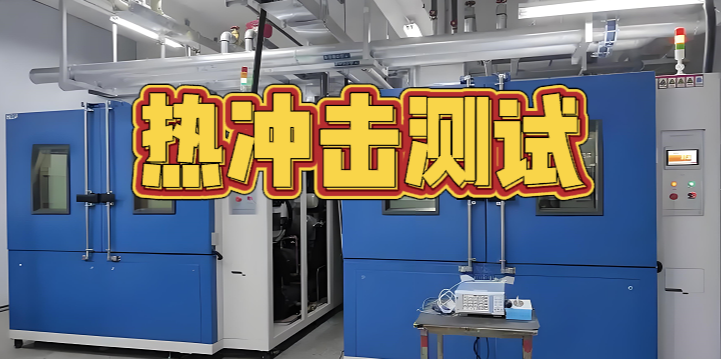

3. 熱沖擊測試

 極端條件：65℃（液氮制冷）? +200℃（硅油浴）快速轉換

 技術方案：

   轉換時間≤15秒（符合MILSTD883J標準）

   紅外熱成像監測溫度梯度（空間分辨率0.1mm）

 四、材料級失效分析：從微觀到介觀的深度解構

1. 接觸件失效分析

 金相檢測：晶粒度分析（ASTM E112）、鍍層孔隙率統計

 案例實證：某連接器接觸電阻異常，經檢測發現鍍金層厚度僅0.3μm（標準要求≥0.8μm）

2. 絕緣材料評估

 關鍵測試：

   CTI測試（IEC 60112）：驗證漏電起痕特性

   灼熱絲測試（IEC 60695212）：850℃灼熱絲接觸30秒不起燃

 數據應用：某充電樁連接器通過CTI≥600V驗證，絕緣性能提升300%

華南檢測：http://www.exksm.cn/websiteMap

 五、華南檢測的技術賦能體系

1. 設備能力矩陣

| 設備類型           | 技術參數                          | 檢測范圍覆蓋                |

| 三綜合試驗箱       | 70℃~+180℃，濕度10%~98%RH         | MILSTD810G/IEC 60068    |

| 多軸振動臺         | 最大推力200kN，頻率53000Hz       | ISO 167503               |

| 高速數據采集系統   | 16通道同步采集，采樣率1MHz        | 動態接觸電阻監測           |

2. 全生命周期服務

 設計階段：FMEA潛在失效模式分析

 試產階段：DOE實驗設計優化參數

 量產階段：SPC統計過程控制

 售后階段：失效根因分析與改進

3. 行業定制方案

 汽車電子：LV214/USCAR2標準全項測試

 航空航天：MILDTL38999系列驗證

 醫療設備：ISO 13485體系下的生物相容性評估

 結語：以科學驗證錨定質量確定性

在連接器平均失效率需控制在＜50ppm的嚴苛要求下，華南檢測通過 “測試分析改進”閉環體系 ，已幫助327家企業將連接器MTBF（平均無故障時間）提升至10^6小時量級。我們始終堅信：可靠性不是偶然結果，而是系統驗證的必然產物。
