掃描電鏡分析:微觀世界的精準解碼與工業難題的終極方案
在材料科學和工程領域,掃描電鏡(SEM)分析是揭示材料微觀結構、優化工藝性能、追溯失效根源的核心技術手段。無論是金屬、陶瓷、高分子材料,還是生物樣品、納米顆粒,SEM以其納米級分辨率和成分形貌聯用能力,為科研與工業應用提供了無可替代的微觀視角。
廣東省華南檢測技術有限公司作為專業的第三方檢測機構,憑借先進的設備、豐富的經驗與嚴謹?shù)姆?wù)流程,致力于為客戶提供精準、高效、定制化的SEM形貌分析服務。
一、行業痛點直擊:當傳統檢測失效時,SEM如何破局?
場景1:某新能源汽車電池廠商發現電芯循環壽命異常,光學顯微鏡無法定位極片涂層的微裂紋與成分偏析,導致工藝改進停滯。
場景2:某半導體封裝企業因焊點虛焊導致批次產品失效,但X射線檢測無法識別納米級界面空洞。
場景3:某生物醫用涂層企業因植入材料表面粗糙度超標引發排異反應,急需量化微觀形貌數據以優化噴涂工藝。
華南檢測的SEM解決方案:
納米級成像(0.8nm@15kV):精準捕捉裂紋萌生點、晶界滑移、涂層剝落等關鍵缺陷;
成分形貌聯用(EDS能譜儀):同步分析缺陷區域的元素分布,識別污染源或工藝偏差;
三維景深成像:突破二維局限,清晰呈現多層材料界面、纖維取向等復雜結構。
華南檢測:http://www.exksm.cn/websiteMap
二、分析內容:從形貌到機理,全面揭示材料特性
SEM形貌分析不僅能夠提供高分辨率的表面圖像,還能結合能譜分析(EDS)等技術,對材料的微觀結構、成分分布及失效機理進行深度解析。

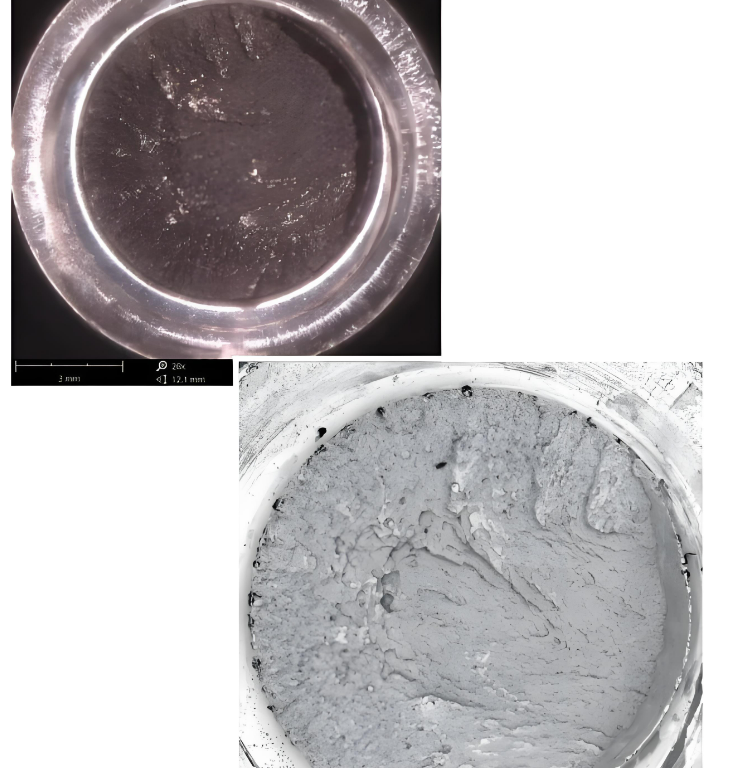

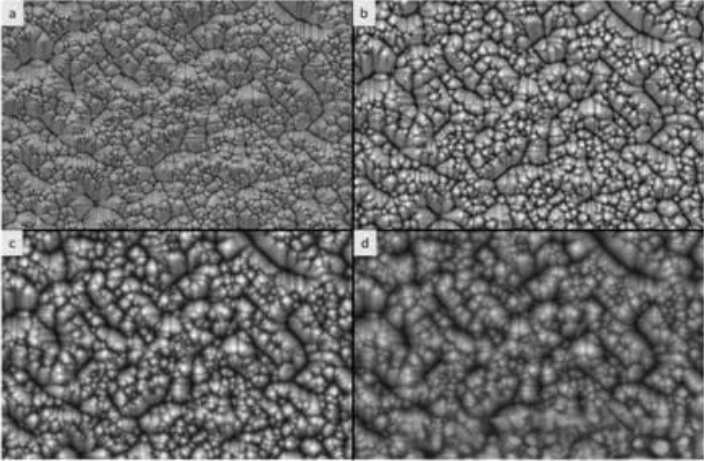

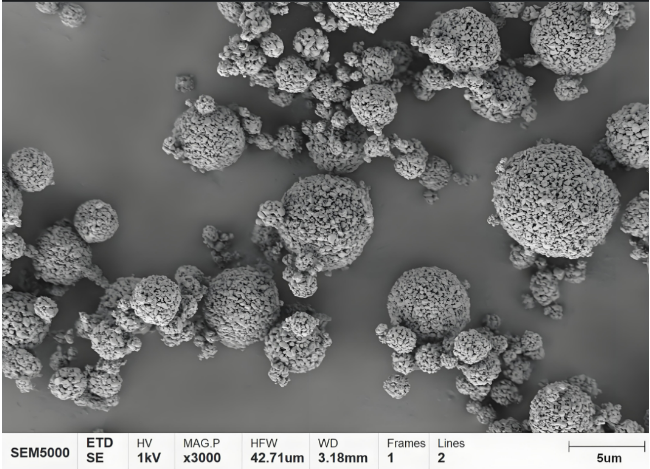

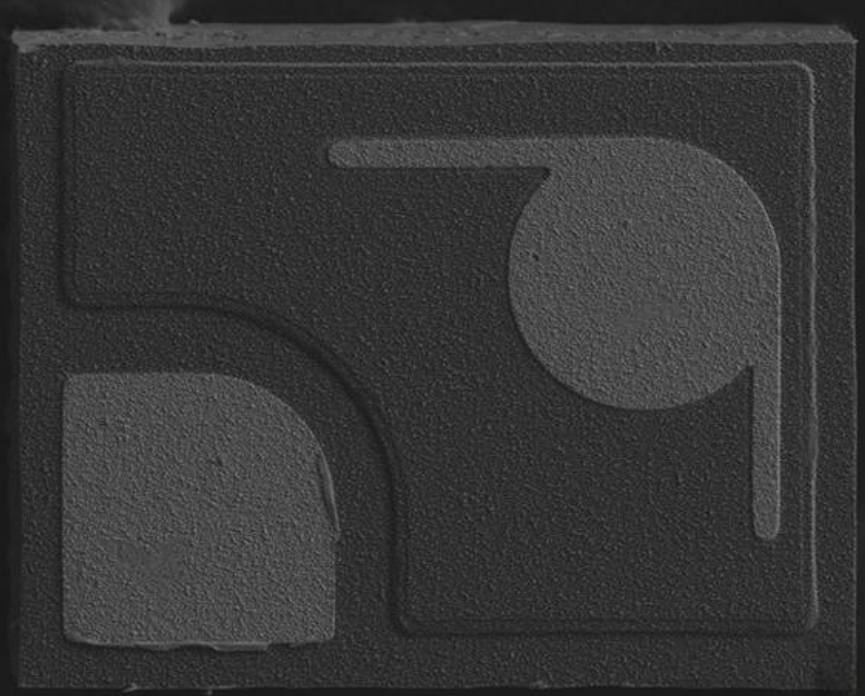

表面形貌觀察
清晰呈現材料表面的微觀結構,如晶粒尺寸、形狀、分布;
識別表面缺陷(如孔隙、裂紋、劃痕)的形態與分布規律;
觀察涂層、鍍層的均勻性及結合狀態。

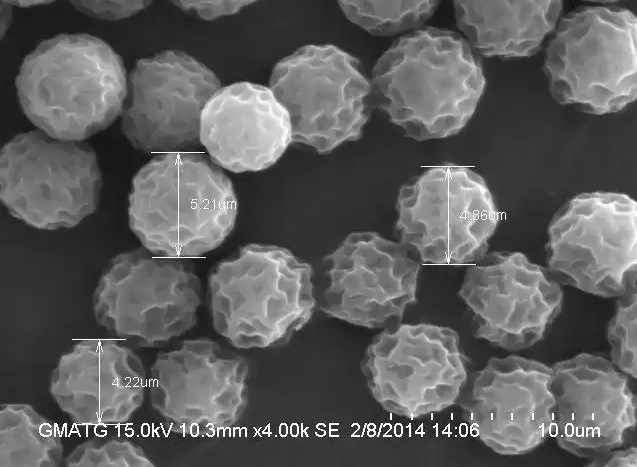

尺寸測量
利用SEM自帶的測量工具,準確測定顆粒粒徑、纖維直徑、孔隙大小等特征尺寸;
為材料性能研究與質量控制提供定量數據支持。

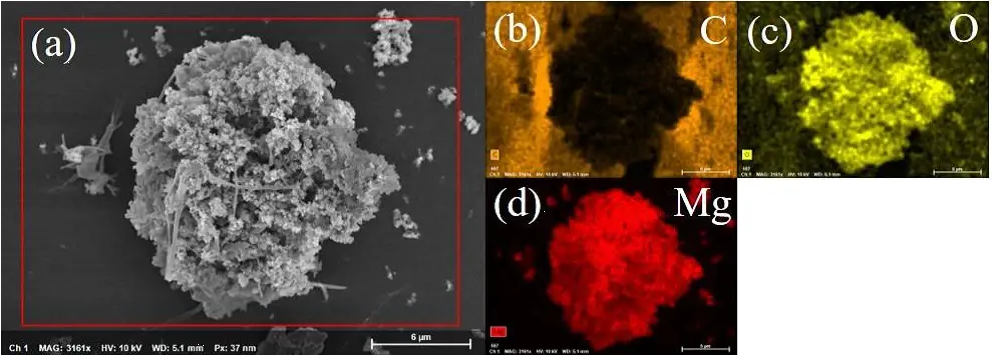

相組成分析
結合EDS能譜分析,識別材料中不同相的成分與分布;
揭示相界面的形貌特征,為材料設計與工藝優化提供依據。
斷口分析
對斷裂樣品的斷口表面進行高分辨率成像,分析斷口形貌特征(如解理面、韌窩、撕裂棱);
推斷材料的斷裂機制,為失效分析提供關鍵證據。
三、行業賦能案例:SEM如何改寫技術困局?
電子半導體行業
問題:某5G通信芯片封裝出現熱失效,紅外熱像僅顯示局部過熱,無法定位原因。
方案:SEM+EDS分析顯示鍵合線界面存在AuAl金屬間化合物(厚度1.2μm),導致熱阻升高。
成果:調整鍵合工藝參數,器件散熱效率提升37%。
新能源材料領域
問題:某固態電解質電池循環容量衰減,傳統表征未發現明顯結構變化。
方案:冷凍傳輸SEM揭示循環后鋰枝晶穿透界面(直徑80nm),成分Mapping顯示SEI膜成分異變。
成果:優化電解質配方,電池循環壽命突破2000次。
生物醫療器械
問題:可降解血管支架表面出現非預期結晶,導致降解速率異常。
方案:低電壓SEM觀測到微米級磷酸鈣結晶,EDS證實生產工藝中鈣離子污染。
成果:改進清洗工藝,產品不良率從8.6%降至0.3%。
四、華南檢測的服務優勢

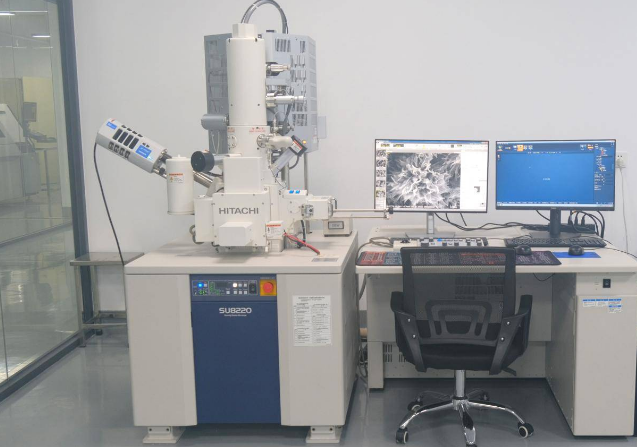

1. 先進設備:配備場發射掃描電鏡(FESEM)、低真空模式及冷凍傳輸系統,滿足多樣化檢測需求;
2. 專業團隊:10年以上經驗的工程師團隊,提供從樣品制備到數據分析的全流程支持;
3. 高效響應:24小時內反饋初步結果,支持加急服務;
4. 權威報告:通過CMA/CNAS認證,報告具備國際互認效力。
五、服務流程:專業高效,全程無憂
1. 需求溝通:技術顧問1對1對接,明確測試目標與樣品特性;
2. 方案制定:選擇成像模式(二次電子/背散射電子)、能譜分析范圍等;
3. 樣品制備:提供噴金、分散、脆斷等預處理指導(或委托實驗室處理);
4. 數據交付:35個工作日內提供高清圖像、能譜數據及專業解讀報告。
結語:讓微觀世界清晰可見,讓材料性能盡在掌握
廣東省華南檢測技術有限公司深耕顯微分析領域,致力于為客戶提供精準、可靠、定制化的SEM測試服務。無論是研發創新、質量控制還是失效分析,我們都能為您提供強有力的技術支持。
廣東省華南檢測技術有限公司專注于失效分析、材料分析、成分分析、可靠性測試、配方分析等檢測分析服務,擁有CMA和CNAS資質。公司坐落于東莞大嶺山鎮,鄰近松山湖高新技術產業開發區,配備了行業內先進的測試設備和專業技術團隊。華南檢測技術有限公司的客戶涵蓋多個行業,包括半導體、電子元件、納米材料、通信、新能源、汽車、航空航天、教育和科研等領域。
