芯片開封的步驟和方法
芯片開封是指將封裝在保護外殼中的集成電路芯片進行打開,以便進行進一步的檢測、測試、焊接或其他處理。芯片通常采用封裝技術,將脆弱且微小的集成電路芯片包裹在一個保護外殼內,以防止機械損壞、靜電放電和環境污染等。當需要對芯片進行測試、修復、反向工程或其他操作時,就需要將其開封。
芯片開封的步驟
芯片開封的方法因封裝類型而異。常見的芯片封裝類型有塑料封裝、陶瓷封裝和金屬封裝等。開封過程中需要采取特殊的措施,以避免對芯片造成損壞。
在一般情況下,芯片開封的步驟包括:
清潔:將芯片外部的封裝材料清除干凈,以便后續操作。
熱處理:使用加熱設備將芯片暴露于高溫環境中,以軟化封裝材料和粘合劑。

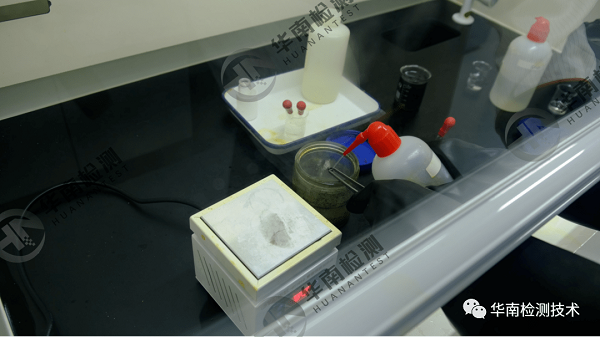

去除外殼:使用工具或化學方法,將芯片外殼輕松剝離。
清理殘留物:清除剝離后可能殘留在芯片表面的粘合劑、封裝材料或其他污染物。
儲存和保護:開封后的芯片需要妥善儲存,并采取防靜電措施,以防止損壞。
開封過程會對芯片造成一定的損傷風險,因此必須在特定環境下進行,并且應根據具體需求進行謹慎考慮。
芯片開封方法
芯片開封的方法因不同封裝類型而有所差異。下面是一些常見的芯片開封方法:
①塑料封裝芯片開封
使用熱風槍或熱板將塑料封裝加熱至一定溫度,軟化封裝材料。
使用刀片或切割工具輕輕切割封裝材料。
注意避免對芯片本身造成機械損壞。
②陶瓷封裝芯片開封
使用高溫爐將陶瓷封裝進行退火,使封裝材料變脆。
使用鉗子或切割工具將陶瓷封裝的上部或四周切割或破碎。
注意避免對芯片本身造成機械損壞,并小心處理可能產生的尖銳碎片。
③金屬封裝芯片開封
使用特殊工具和技術,如焊接、砂輪切割等,將金屬封裝進行切割或破壞。
注意避免對芯片本身造成機械損壞,并注意處理可能產生的尖銳碎片和金屬粉塵。
華南檢測技術專注工業CT 檢測、失效分析、材料分析檢測、芯片鑒定、芯片線路修改、晶圓微結構分析、可靠性檢測、逆向工程、微納米測量等專業技術測服務,歡迎前來咨詢了解,客服咨詢熱線:13926867016。
