金相檢測鍍層厚度
金相檢測是一種常用的鍍層厚度測試方法,它通過觀察和分析金屬表面的金相組織來測量鍍層的厚度。這種方法具有操作簡便、結果準確等優點,因此在許多行業中得到了廣泛的應用。

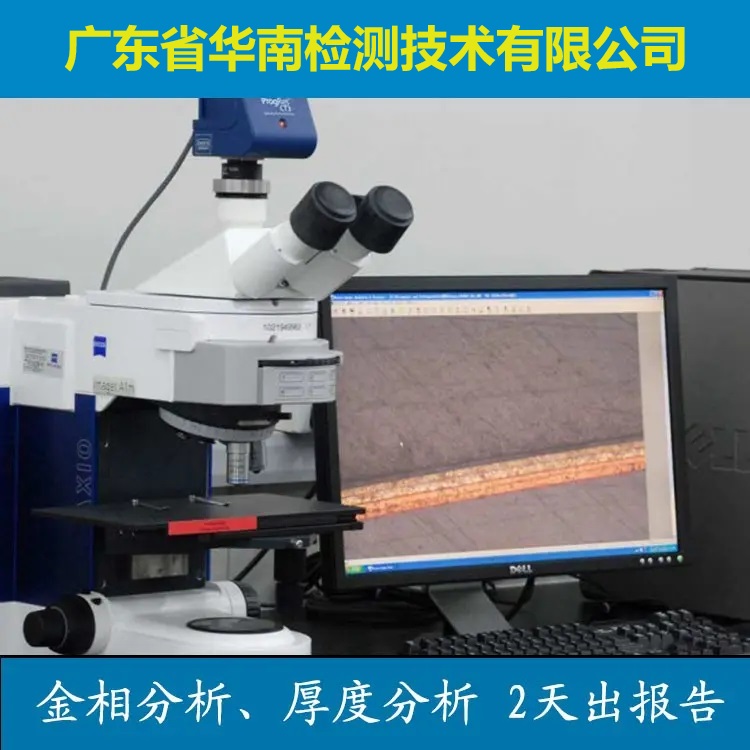

金相檢測是一種廣泛應用的鍍層厚度測試方法,它利用金相顯微鏡檢測樣品的橫斷面,以測量金屬覆蓋層和氧化膜層的局部厚度。這種方法的特點是可以直接以標尺輔助測量,因此操作簡便且結果相對準確。
然而,在使用金相法進行鍍層厚度測試時,需要注意幾個關鍵點以確保測量結果的精度。首先,為了確保測量結果在誤差范圍之內,一般要求被測厚度需要大于1um。這是因?yàn)楫?dāng)鍍層厚度較大時,誤差越小。此外,樣品的表面狀態也會影響測量結果的準確性。如果樣品表面存在污垢、氧化膜等雜質,可能會對測量結果產生影響。
金相檢測樣品要求:由于金相檢測測樣品的厚度為局部厚度,對于一些厚度不一致的樣品,需要客戶指定具體部位。如沒有特殊要求,我們將自行取一個較均勻的部位進行測量。
金相檢測測試原理:利用金相顯微鏡原理,對鍍層厚度進行放大,以便準確的觀測及測量。
金相檢測適用范圍:采用金相顯微鏡檢測橫斷面,以測量金屬覆蓋層、氧化膜層的局部厚度。一般厚度檢測需要大于1um,才能保證測量結果在誤差范圍之內;厚度越大,誤差越小。
華南檢測技術檢測電話:13926867016,工業CT 檢測、失效分析、材料分析檢測、芯片鑒定、DPA分析、芯片線路修改、晶圓微結構分析、可靠性檢測、逆向工程、微納米測量等專業技術測服務,歡迎前來咨詢了解。
