金相切片分析：解析材料成分的秘密武器

切片分析技術，又稱為切片分析或金相切片分析、微切片分析（英文: Cross-section，X-section），是觀察樣品截面結構情況常用的制樣分析手段。它被廣泛運用于金屬、陶瓷、塑料等材料的顯微結構研究和質量控制。金相切片分析通過觀察和分析材料的顯微組織，能夠提供材料的成分、晶粒大小、相分布、缺陷和夾雜物等關鍵信息，為材料的性能評估、工藝優化和失效分析提供重要依據。

切片分析技術是PCB/PCBA、零部件等制造行業中常見和重要的分析方法之一。通常用于確定產品質量、進行品質異常分析、檢驗電路板品質、檢測PCBA焊接質量、查找故障原因和解決方案、評估制程改進，可作為客觀檢查、研究和判斷的依據。

一、金相切片分析的應用范圍包括但不限于以下領域：

電子行業、金屬、塑料、陶瓷制品行業、汽車零部件及配件制造行業、通信設備、科研、電子元器件結構檢測，包括反光芯片、鋁銅制造工藝、CMOS、POP等、印刷電路板結構及鉆孔檢測、組裝電路板焊點檢測、LED結構檢測、電鍍連接劑檢測、電容器、涂層厚度、鍍層、金屬和零件結構檢測等。

二、金相切片分析步驟如下：

1、使用切割設備將樣品切割成適合的形狀和尺寸。

2、采用填埋技術，使用填埋劑，將已切割樣品鑲嵌成標準樣品，以提高產品強度，并減少研磨過程對非觀察面的影響。

3、進行研磨時，需使用不同粗細的砂紙（或鉆石砂紙）。

4、通過使用拋光布和拋光液來拋光，可以消除研磨過程中產生的微小劃痕。

5、完成上述步驟后，可以將樣品放入光學顯微鏡或掃描電子顯微鏡中進行觀察。

金屬切片分析的基本原理是利用光學顯微鏡或電子顯微鏡觀察材料的微觀結構。首先，需要對材料進行切割、研磨和拋光等處理，制備出平滑無瑕的表面。接著，通過化學腐蝕或電解拋光等方式揭示材料內部的結構。最后，利用顯微鏡觀察并記錄材料的微觀結構圖像。

金相切片分析流程：

采集樣品→清洗→真空包埋→研磨→拋光→微蝕（如果需要）→分析（光學顯微鏡觀察、掃描電子顯微鏡觀察、能譜分析、電子背散射衍射分析等）

金相切片分析使用儀器：

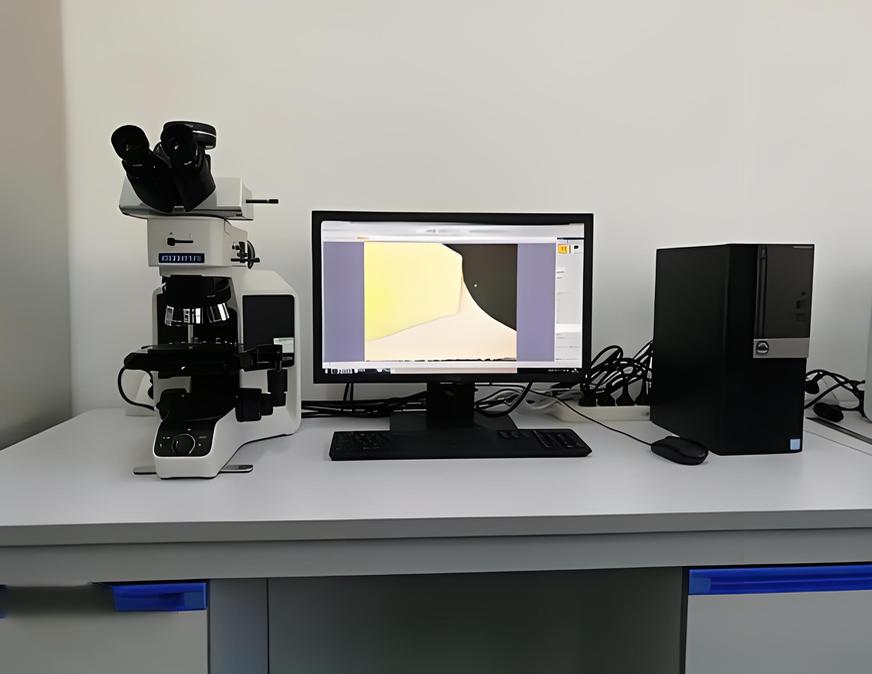

我們擁有多種設備，包括精密切割機、鑲嵌機、研磨、拋光機、金相顯微鏡和電子顯微鏡等。

三、金相切片分析檢測范圍：

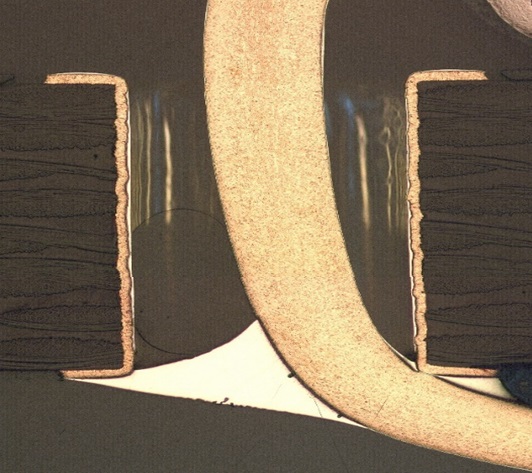

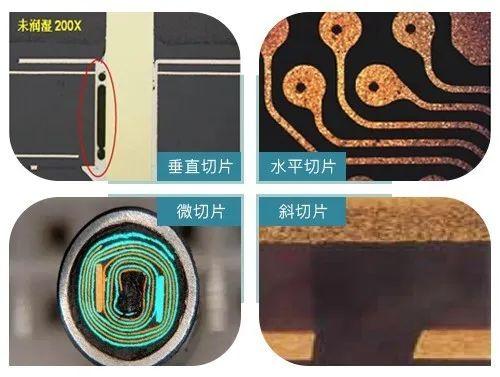

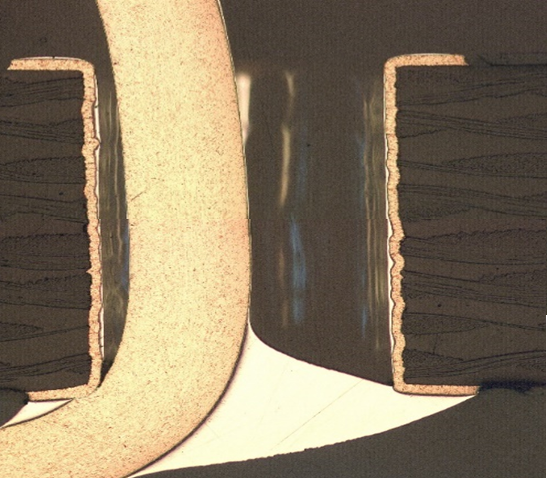

金相顯微鏡下的切片分析結果通常展示為顯微組織圖像。這些圖像展示了材料晶粒的尺寸、形狀和分布，相的種類、形狀和分布，以及夾雜物和缺陷的類型、大小和分布等數據。觀察和分析這些圖像有助于評估和預測材料的性能。

下面給大家介紹一下華南檢測的金相切片分析測試內容。

a.微型尺寸的測量，比如鍍層厚度、通孔直徑、氣孔尺寸、缺陷區域、焊縫高度、焊接點寬度等；

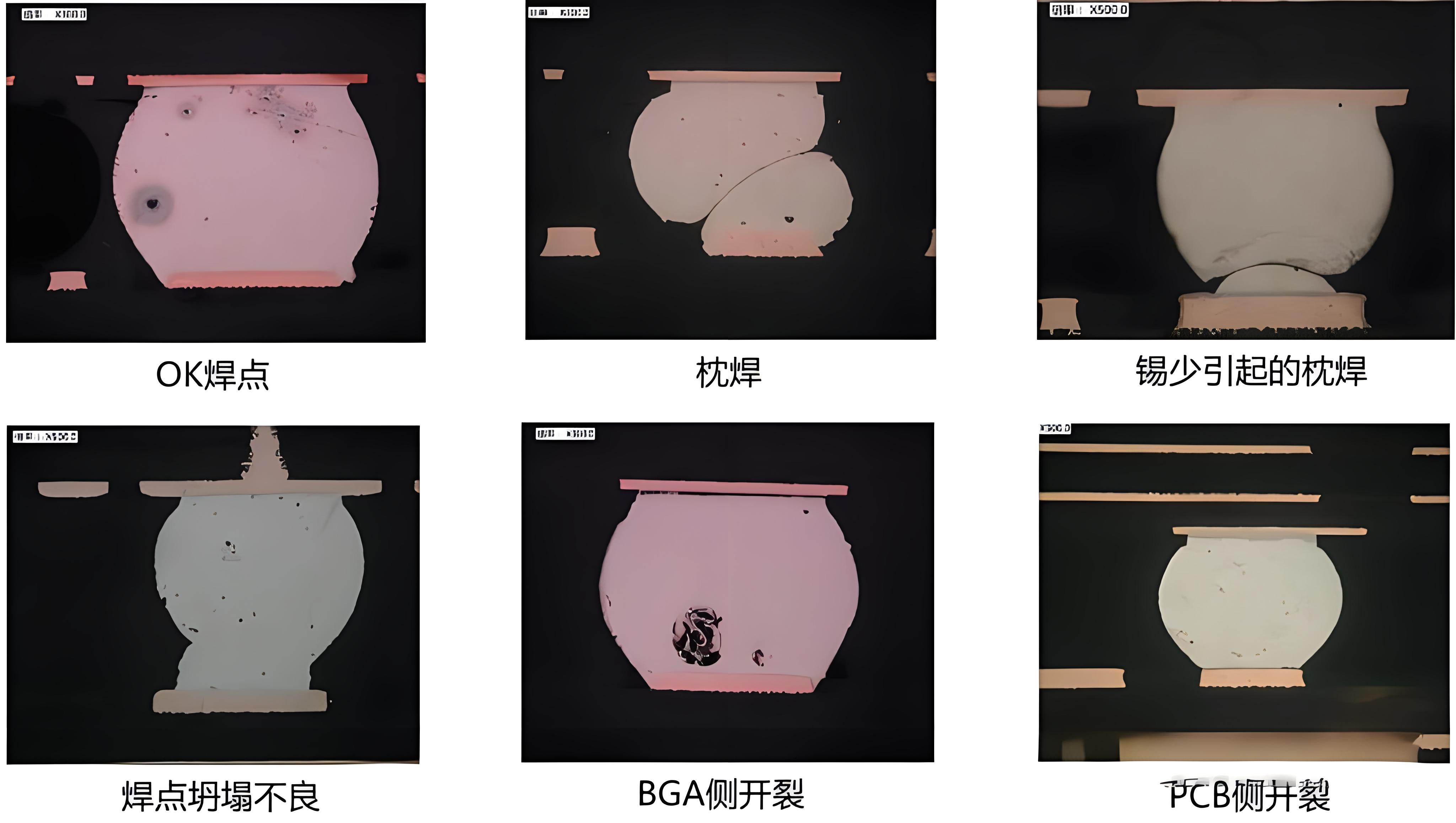

b.對于結構缺陷的檢查，需要關注以下事項：例如，焊腳是否存在空洞、是否有裂紋，或者是否存在虛焊等情況。

c.對于走線層數的檢查，以及界面結合情況等，需要進行重新檢查和評估。

d.要進行結構分析，需要考慮截面形狀、連接方式等因素。

金相切片分析具有廣泛的應用價值，在不同的領域都有所應用。在金屬領域，金相切片分析能夠評估金屬的強度、韌性、疲勞、斷裂行為以及腐蝕和磨損性能等方面。在陶瓷領域，金相切片分析能夠研究陶瓷的顯微結構、相變和燒結過程等。在塑料領域，金相切片分析可以分析塑料的填充和分散性、結晶和取向行為等。

另外，在失效分析中，金相切片分析也扮演了關鍵角色。通過觀察和分析失效零件的顯微組織，可以確定失效的起因和機制，為預防類似失效提供強有力的支持。

綜上所述，金相切片分析是一項極其重要的材料分析技術，擁有廣泛的潛在應用。隨著科技的不斷發展，金相切片分析將在更多領域發揮其獨特優勢，并為材料科學和工程的進步做出重要貢獻。
