国产激情视频网_麻豆freexxxx性91精品_国产成人精品手机在线观看_老熟女毛茸茸_91九色porny老版_av影片在线播放

汽車塑料按鍵失效原因深度分析報告（華南檢測案例）

隨著全球?qū)π履茉雌嚨男枨蟛粩嗌仙?，汽車制造商在追求性能與成本效益的同時，越來越關(guān)注產(chǎn)品的可靠性和安全性。塑料按鍵作為新能源汽車內(nèi)部常用的控制元件，其質(zhì)量和可靠性直接影響用戶體驗和車輛的安全性。本文將基于廣東省華南檢測技術(shù)有限公司對某汽車升降器后面板按鍵開裂的案例，廣東省華南檢測技術(shù)有限公司為您深入探討塑料按鍵失效的原因，并研究相關(guān)的測試方法與解決方案。

一、斷口SEM&EDS檢測

脆性斷裂現(xiàn)象是指材料在受到外力作用時，缺乏明顯的塑性變形，直接發(fā)生斷裂的情況。

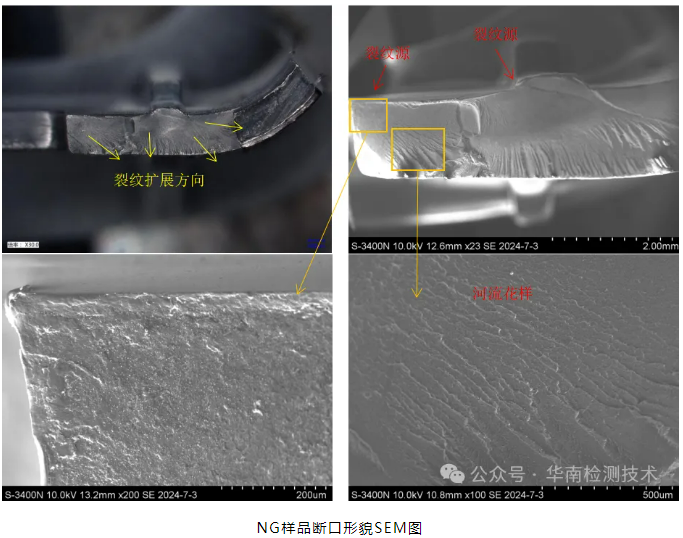

脆性斷裂是指材料在缺乏明顯的塑性變形情況下發(fā)生的斷裂。在本案例中，使用掃描電子顯微鏡（SEM）觀察1#NG樣品的斷口形態(tài)，發(fā)現(xiàn)其具備典型的脆性斷裂特征。斷口處沒有明顯的異物和塑性變形，裂紋起始于邊角位置，且斷口平整，呈現(xiàn)出結(jié)晶狀，具有金屬光澤。這些特征均表明該樣品的斷裂屬于脆性斷裂。

二、FTIR測試&DSC測試：材料分析

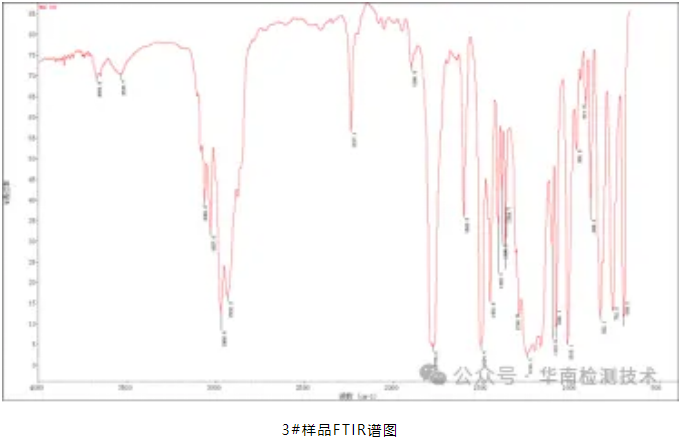

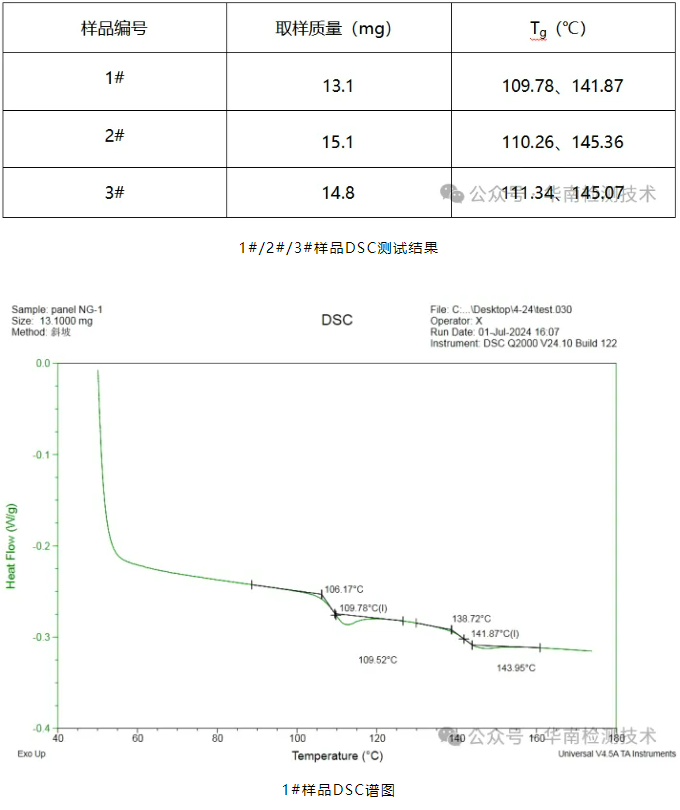

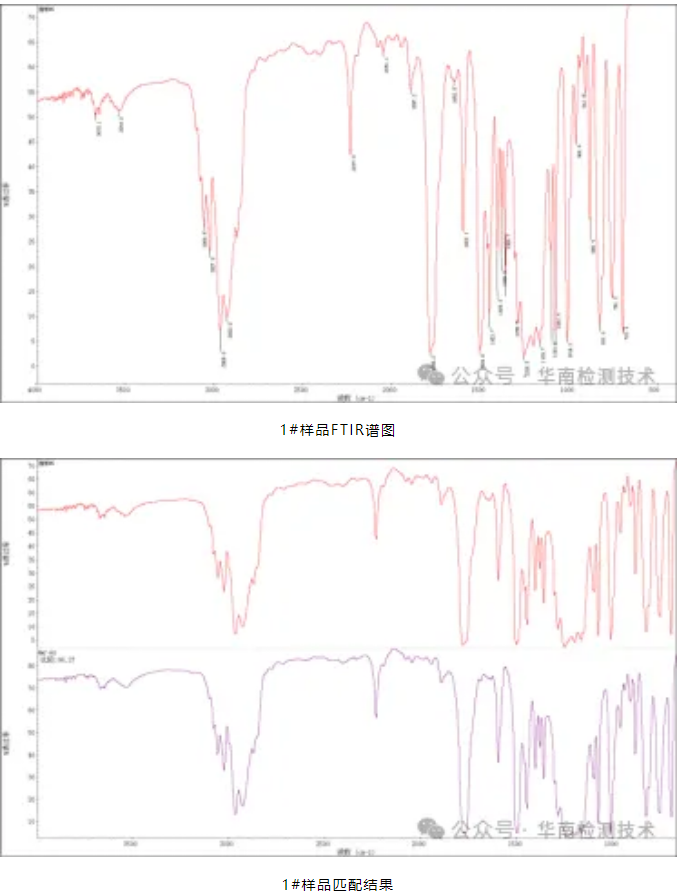

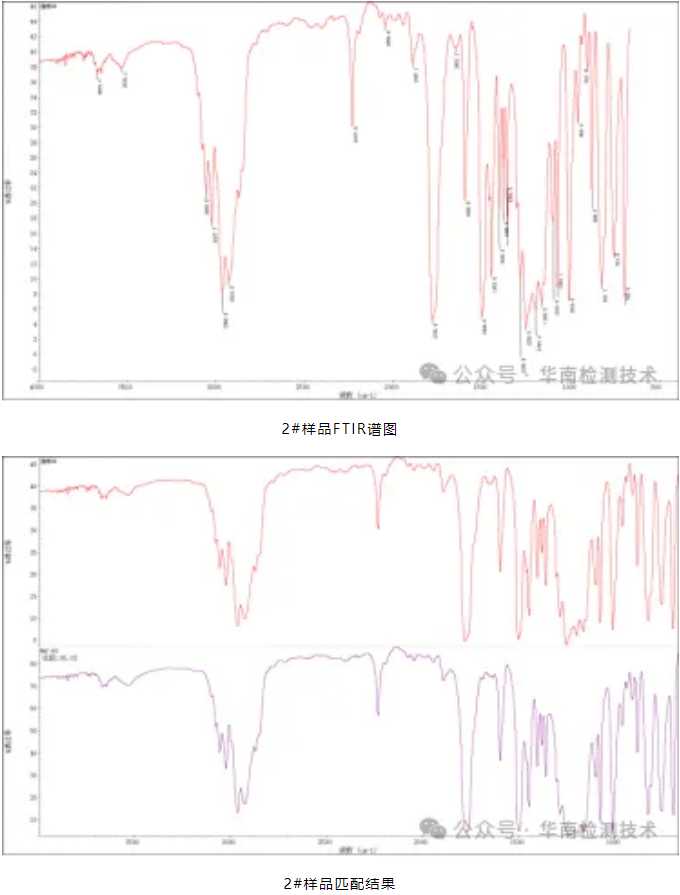

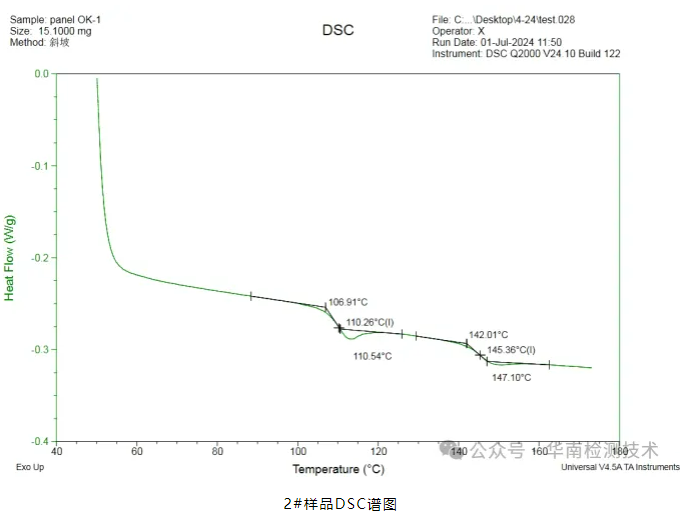

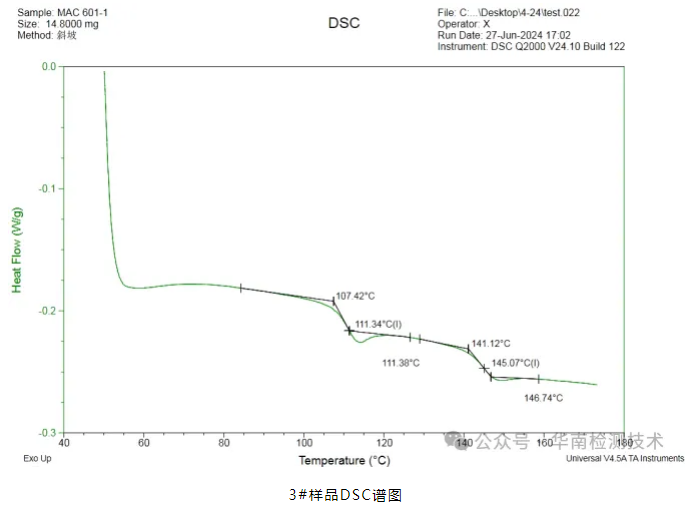

為了更深入地探討塑料按鍵的失效原因，華南檢測技術(shù)有限公司采用了多種材料分析技術(shù)。傅里葉變換紅外光譜(FTIR)的測試結(jié)果顯示，1#NG樣品與原材料MAC 601的匹配度達(dá)到95.02%，而2#OK樣品的匹配度更高，達(dá)到了96.27%。這表明這兩個樣品的化學(xué)結(jié)構(gòu)與原材料非常一致。然而，通過差示掃描量熱法(DSC)進(jìn)行的測試結(jié)果顯示，1#NG樣品的玻璃化轉(zhuǎn)變溫度(Tg)低于原材料，這可能暗示樣品的分子結(jié)構(gòu)存在差異，從而導(dǎo)致其強(qiáng)度降低。

三、GPC測試：分子量分析

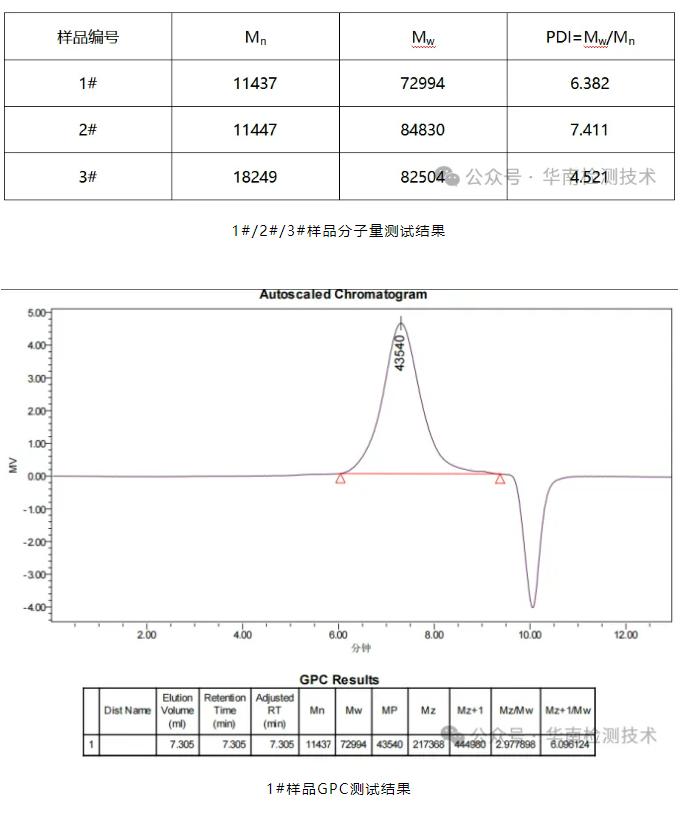

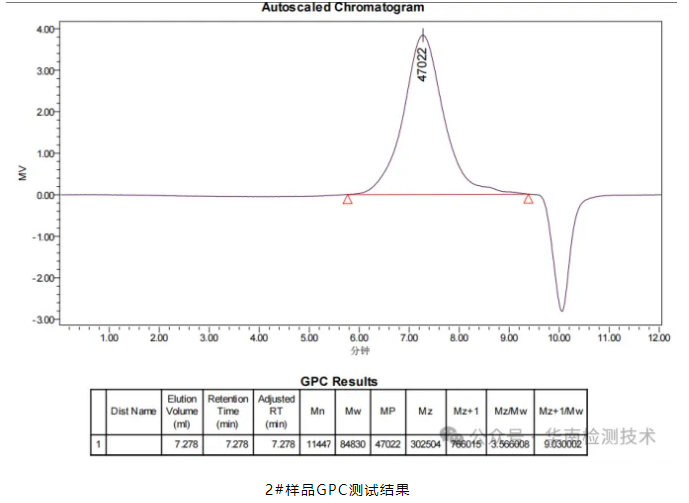

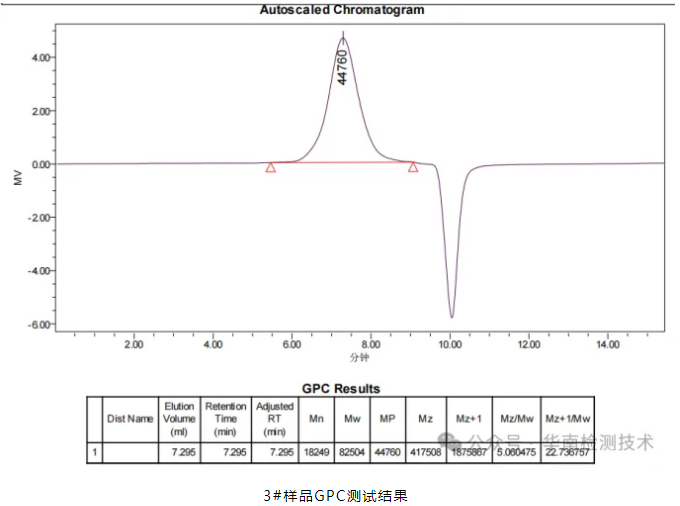

凝膠滲透色譜（GPC）測試結(jié)果進(jìn)一步顯示，1#NG樣品的重均分子量（Mw）明顯低于2#OK樣品和原材料。這一發(fā)現(xiàn)表明，1#樣品已發(fā)生降解，分子量的降低直接影響了其物理性能，使其在過載條件下更易發(fā)生斷裂。

四、環(huán)境應(yīng)力測試

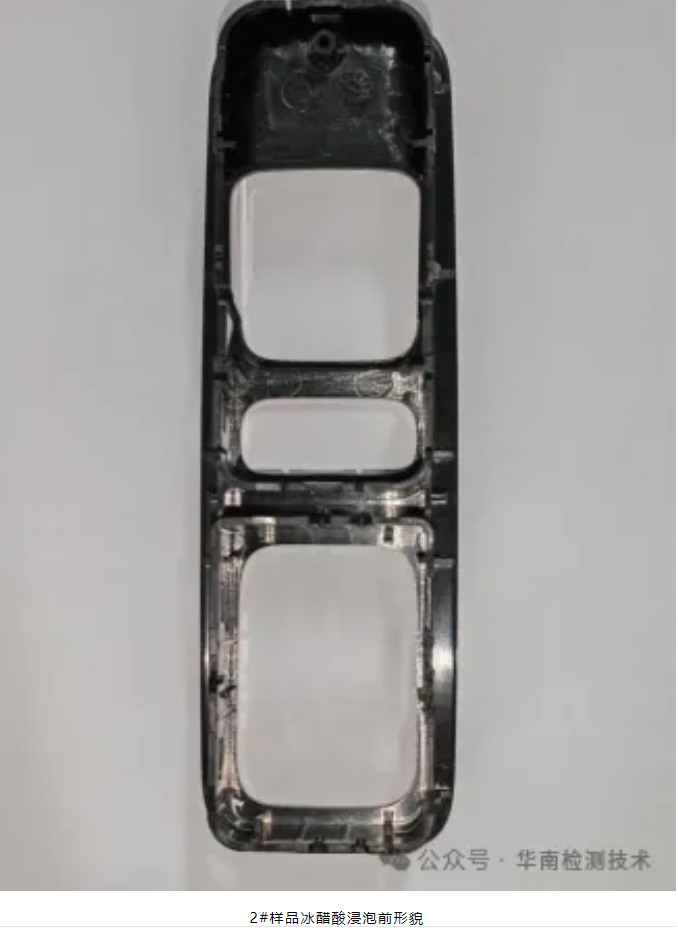

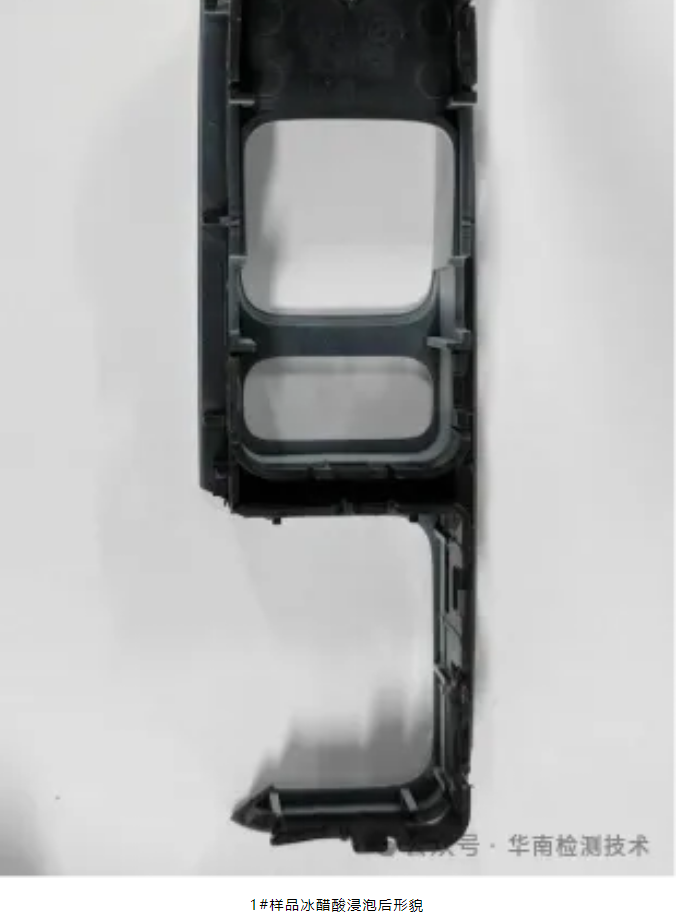

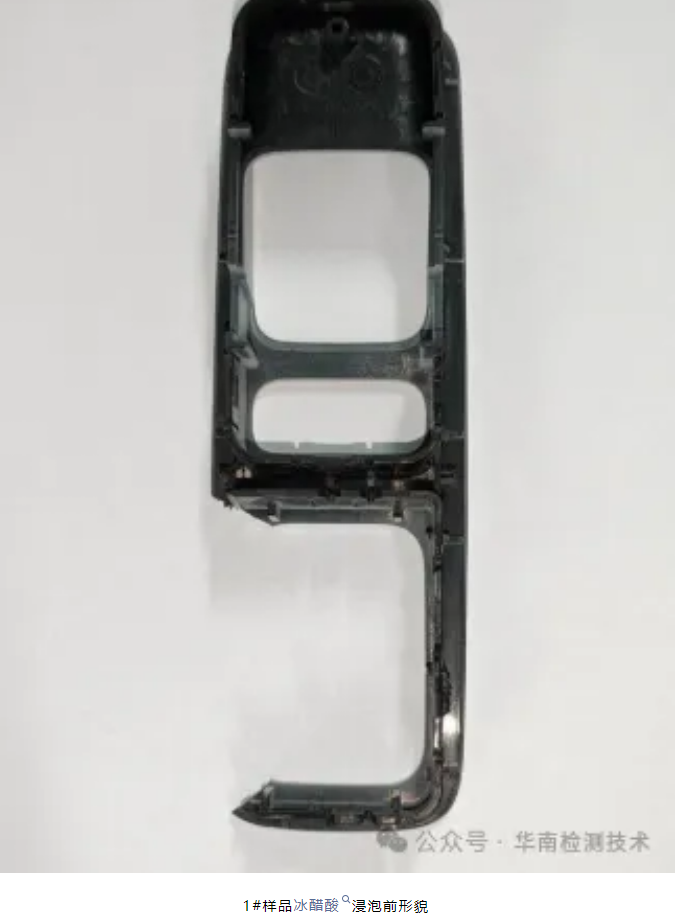

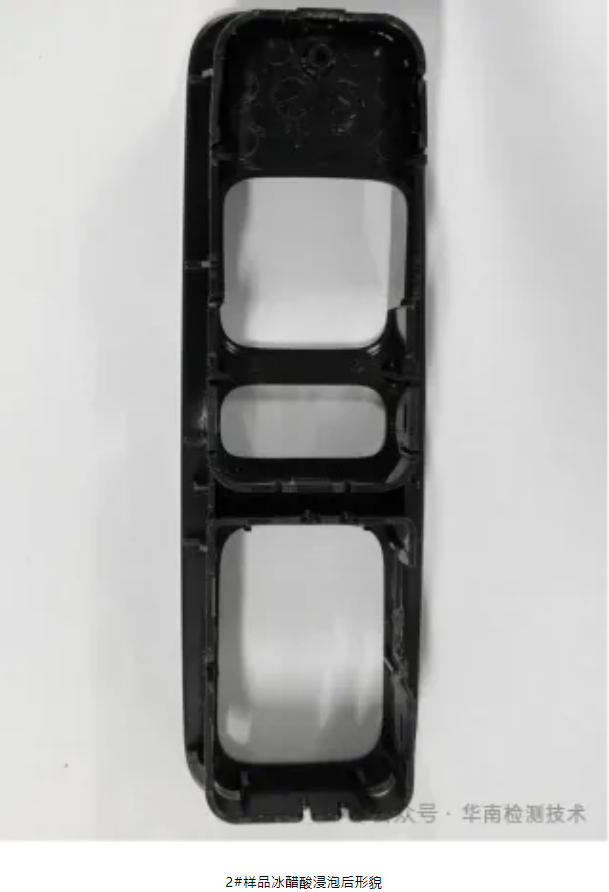

為了評估樣品的內(nèi)應(yīng)力水平，華南檢測技術(shù)有限公司對1號和2號樣品進(jìn)行了環(huán)境應(yīng)力測試。經(jīng)過在冰醋酸中浸泡2分鐘后，兩個樣品沒有出現(xiàn)明顯的開裂現(xiàn)象，這表明樣品的內(nèi)應(yīng)力較低，并非導(dǎo)致斷裂的直接原因。

五、塑膠件失效分析結(jié)論

根據(jù)上述測試結(jié)果，樣品1的斷裂原因可以歸結(jié)為材料的部分降解。該降解現(xiàn)象導(dǎo)致了分子鏈的斷裂和相對分子質(zhì)量的降低，進(jìn)而影響了材料的物理性能，并在使用過程中出現(xiàn)了過載斷裂。這一結(jié)論為汽車制造商提供了重要參考，幫助他們在設(shè)計和選材時更加關(guān)注材料的耐久性和可靠性。

華南檢測：http://www.exksm.cn/websiteMap

六、廣東省華南檢測技術(shù)有限公司簡介

廣東省華南檢測技術(shù)有限公司專注于汽車電子和消費(fèi)電子等領(lǐng)域的可靠性檢測服務(wù)。公司坐落于東莞大嶺山鎮(zhèn)，鄰近松山湖高新技術(shù)產(chǎn)業(yè)開發(fā)區(qū)，配備了行業(yè)內(nèi)先進(jìn)的測試設(shè)備和專業(yè)技術(shù)團(tuán)隊。華南檢測技術(shù)有限公司的客戶涵蓋多個行業(yè)，包括半導(dǎo)體、電子元件、納米材料、通信、新能源、汽車、航空航天、教育和科研等領(lǐng)域。
