pcb翹曲度測量：PCB翹曲標準是多少？PCB翹曲度的計算公式和修復？

PCB翹曲，是指PCB在工作過程中產生彎曲，由于PCB內部的熱量不均勻造成的。所謂PCB翹曲（弓曲，韌曲），指的是PCB相對于平面的一種變形。一塊PCB產品水平放置于一個非常平整的大理石臺面上，通過目視及輕敲確認板子有無翹曲，如有，則證明該P(yáng)CB產品存在板翹曲，與水平大理石臺面所翹起的高度即為板翹曲高度。下面廣東省華南檢測技術有限公司介紹PCB翹曲測量相關的內容。

一、PCB翹曲的危害

PCB的翹曲對于元器件的安裝影響還是蠻大的。作為行業的人都很清楚。

1.元器件無法插裝或貼裝到板子的孔和表面貼裝焊盤上，甚至?xí)矇淖詣?dòng)插裝機。

2.較大的翹曲度可能會導致元件安裝不平整，信號傳輸問題以及機械連接的困難。

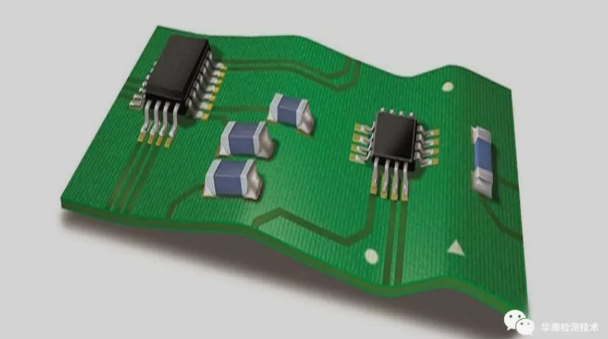

PCB翹曲圖

二、PCB翹曲度標準是多少？

PCB翹曲標準因產品類型和制造難度而異。一般來說，對于需要貼片的PCB，翹曲度需小于或等于0.75%，才判定為合格產品。而對于不需要貼片（只含有插件元器件）的PCB板，對其平整度要求會放寬一些，但翹曲度也需小于或等于1.5%才判定為合格產品。然而，為了滿足高精度和高速度貼裝的需求，部分廠商對PCB翹曲度的要求更加嚴格。有些廠商要求翹曲度需小于或等于0.5%，甚至有些廠商要求其小于或等于0.3%。

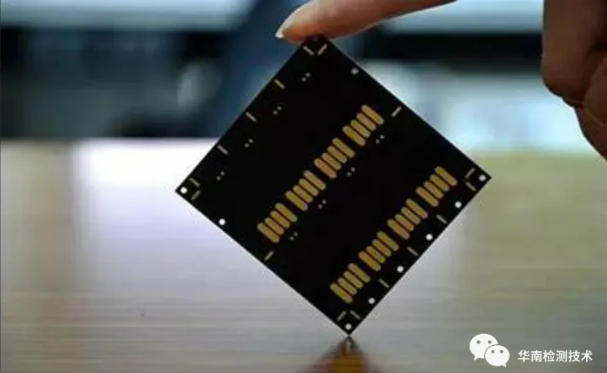

PCB翹曲度的標準圖

三、PCB翹曲度的計算公式

PCB翹曲度的計算公式為：翹曲度=（最高單角翹曲高度÷基板對角線長度）×100%。詳細的可以看下面的圖。

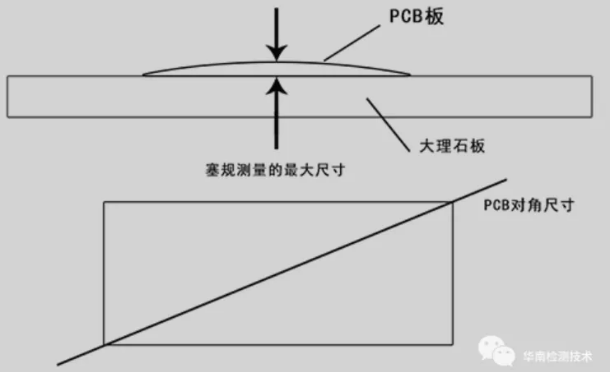

PCB翹曲的計算公式

四、PCB翹曲的原因

1. 溫度變化：材料在不同的溫度下會膨脹或收縮，可能導致電路板的形狀發生變化。

2. 濕度：當電路板暴露在濕度較高的環境中時，水分會進入電路板的材料中，導致電路板的形狀發生變化。

3. 機械應力：在制造過程中，電路板可能會受到彎曲或扭曲的力；安裝過程中施加的機械應力也可能導致電路板翹曲。

4. 電路設計：如果電路設計不合理，可能會導致電路板的溫度分布不均勻，從而引起翹曲。

5. 材料：不同的材料具有不同的物理性質，如熱膨脹系數和彈性模量，這些性質可能會影響電路板的翹曲。

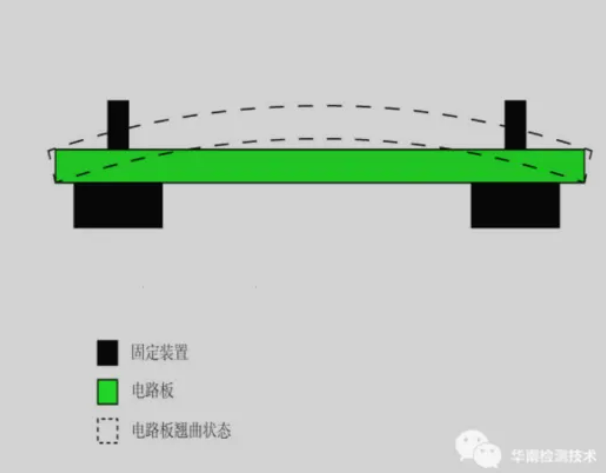

分析原因

五、PCB翹曲的解決方法

1. 檢查設計和材料：確保在 PCB 設計中考慮到了適當?shù)闹谓Y(jié)構，并選擇了合適的板材。

2. 熱管理：在 PCB 制造過程中，要注意熱管理。

3. 封裝選擇：正確選擇封裝也很重要。

4. 優化布局：合理布局 PCB 組件和電路，避免大面積的熱源或重量集中在一個區域。

5. 進行結構加固：在 PCB 上安裝加固材料，以增加其穩定性，防止翹曲。

6. 裝配精細：在裝配過程中注意貼片的平整性和緊固的程度。

7. 溫度管理：控制 PCB 的工作溫度，以降低其翹曲的風險。

六、PCB翹曲修復方法

1、PCB 工序中 PCB 翹曲修復

PCB板生產過程中，挑出翹曲較大的板子，用滾壓矯平機將翹曲矯平，然后進入下一道工序。許多PCB板制造商認為這種方法對于降低成品PCB板的翹曲是非常有效的。

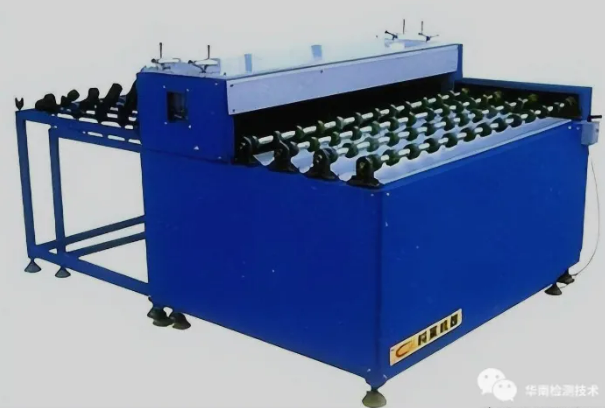

滾壓平板機

2. PCB 成品板翹曲修復

對于成品，翹曲明顯超差，不能用輥式整平機整平。一些 PCB 廠將其放入小型壓力機（或類似夾具）中以壓制翹曲的PCB板，停留幾個小時到十個小時進行冷壓整平。

有的 PCB 廠會把小壓機加熱到一定溫度，再對壓平的 PCB 板進行熱壓，效果會比冷壓好，但壓力過大會導致線材變形；如果溫度過高會產生松香變色及其變色等缺陷。而且，無論是冷壓整平還是熱壓整平，都需要很長時間（幾個小時到十幾個小時）才能看到效果，壓平后的PCB板翹曲反彈比例也很高。

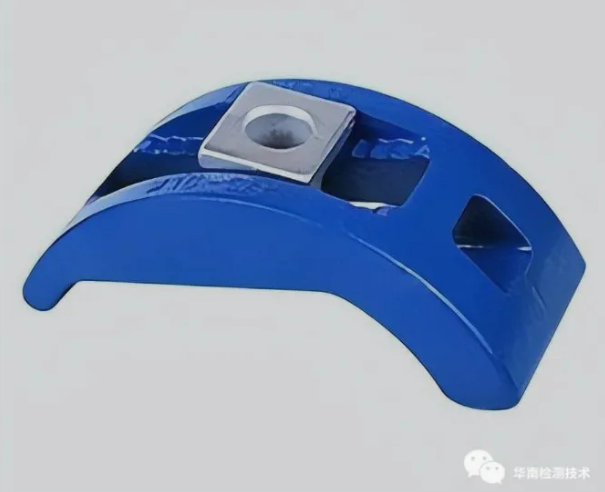

這里推薦了弓形模具的熱沖壓壓平方法。根據要平整的PCB面積，使用簡單的弓形模具（見圖1）。這里，提出了兩種類型的調平操作。

弓形模具圖

2.1、將翹曲的PCB板夾入弓形模具，放入烤箱烘烤整平方法：

翹曲的 PCB 板彎曲面對模具的曲面，調整夾具螺絲使PCB板向反方向變形翹曲，然后將帶有 PCB 板的模具放入烤箱中加熱到一定溫度進行烘烤，烤一會兒。在加熱條件下，基板應力逐漸松弛，變形的 PCB 板恢復到平整狀態。但烘烤溫度不宜過高，以免松香變色或基材變黃。但溫度不宜過低，在較低溫度下完全松弛應力需要較長時間。

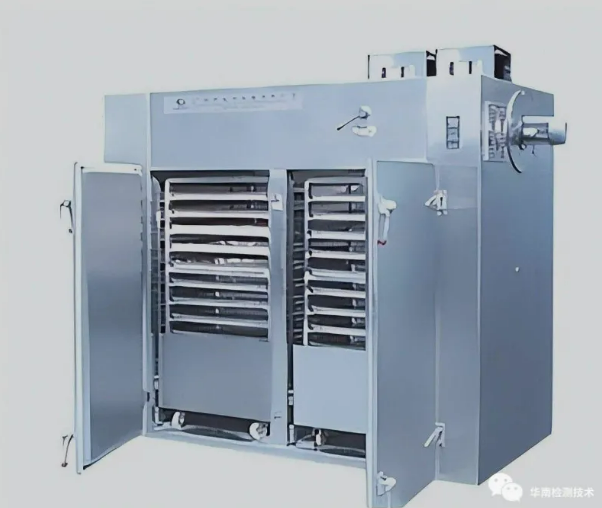

烘烤箱

2.2、.將PCB板軟化后夾入弓形模具壓平方法：

對于翹曲變形比較小的 PCB板，可以將待整平的 PCB 板放入已經加熱到一定溫度的烘箱中（即溫度設定可參照基材的玻璃化轉變溫度確定，基材在烘箱中烘烤一定時間，觀察軟化情況確定。一般玻璃纖維布基材的烘烤溫度較高，紙基板的烘烤溫度可以低一些；厚板的烘烤溫度可以略高一些，薄板的烘烤溫度可以略低一些。

噴過松香的PCB板，烘烤溫度不宜過高。烘烤一定時間，然后取幾張到十幾張，夾入弓形模具，調整壓力螺絲，并使 PCB 板輕微翹曲，反方向變形。板子冷卻定型后，即可卸模，取出壓平的 PCB 板。

弓模壓平后PCB板翹曲低；即使經過波峰焊后也基本可以保持平整狀態；對PCB板外觀顏色的影響也很小。

總結

PCB板翹曲是 PCB 廠特別頭疼的問題。它不僅降低了產量，而且影響了交貨時間。如果采用弧形模具進行熱整平，且整平工藝合理合適，可以將翹曲的PCB板整平，解決交貨期問題。

以上是廣東省華南檢測技術有限公司關于 PCB 翹曲、PCB 翹曲原因及解決方法的簡單介紹，希望能夠?qū)Υ蠹矣袔椭?，歡迎大家和我們交流。
