工業CＴ測量精密零件的方法

工業計算機斷層成像（工業ＣＴ）是一種以不同物質對射線的衰減不同為原理來獲取物體內部結構信息的無損檢測技術，在我國重要行業關鍵零部件的無損檢測和質量評估中發揮著重要作用，其中利用工業ＣＴ技術實現重要行業精密零件的高精度測量是目前工業ＣＴ領域研究的難點和熱點。隨著科技的進步，傳統劃線剖切測量方法已不能滿足精密零件的測量需求。基于工業ＣＴ圖像的測量方法是解決精密零件測量難題的一個重要技術手段。

1：逆向工程

一般情況下，工業產品設計過程是一個“從無到有”的過程，可稱為“正向工程”，逆向工程則反之，就是根據已經存在的產品模型，通過CT掃描分析技術獲取產品的設計數據，進行二次設計和生產的過程，CT三維重建技術也逐漸成為一種獲取產品設計數據的方法。

2：CAD數模對比

通過工業CT和分析軟件，掃描結果可以與CAD數模最佳擬合，直觀的色彩偏差可以快速生動地顯示，不僅可以獲得工件的整體偏差，還可以獲得關鍵位置的具體偏差值。

3：壁厚分析

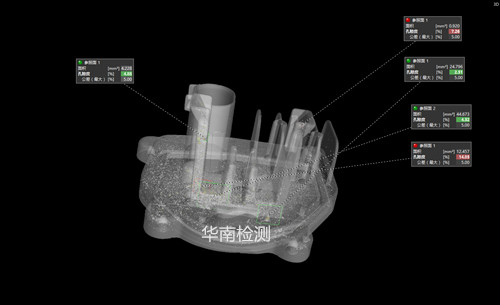

CT掃描技術可以在旋轉樣品的同時，從各個角度收集樣品的x光信號，進行數字化重建，得到樣品的橫截面圖像，直接在CT數據上自動定位面積不足或壁厚過厚、間隙過大的位置，尤其是封閉空間的內部尺寸，可以快速準確地測量復雜零件壁厚的微小變化，傳統的三坐標測量方法根本無法實現。

ＣＴ圖像測量算法具體過程如下：

（１）采用ＷＴ－ＲＳＦ方法分割精密零件工業ＣＴ

（２）當待測元素為圓或角度時，采用最小二乘法擬合得到圓的方程或直線方程。

（３）通過圓或直線方程計算待測圓直徑或兩直線間的夾角。

（４）當待測尺寸為壁厚時，則采用最小距離搜索法測量待測位置的最小壁厚，并在待測位置的鄰域搜索最小壁厚，取其平均值作為實際壁厚。

利用工業ＣＴ實現精密零件內部尺寸的高精度測量已逐漸成為產品質量控制的重要技術手段，而ＣＴ圖像分割和數據擬合是工業ＣＴ圖像測量的重要環節和難點問題。廣東省華南檢測技術有限公司專注于工業CT檢測\失效分析\材料檢測分析的先進制造實驗室，無損檢測、掃描電鏡儀器分析、化學分析、物理分析、切片與金相測試，環境可靠性測試等眾多實驗室，為您提供—站式材料檢測，失效分析及檢測報告，客服熱線：13926867016。
