IC芯片開封試驗方法
一般常用的開封方法有化學開封、機械開封、激光開封,Decap實驗室可以處理幾乎所有的IC封裝形式,鍵合線類型(Au、Cu、Ag、Al)。針對不同的鍵合線類型有不同的腐蝕方法,聚合物樹脂被腐蝕液腐蝕成易溶于丙酮的低分子化合物。在超聲波的作用下,低分子化合物被清洗掉,從而暴露出芯片表面。
Au線腐蝕液:發煙硝酸(工作溫度100度)
Cu線腐蝕液:發煙硝酸5:硫酸3(工作溫度100度)
Ag線腐蝕液:發煙硝酸+碘少量,混合成乳白色即可(工作溫度100鍍)
Al線腐蝕液:發煙硝酸(IC器件工作溫度100度,大功率器件工作溫度85度)

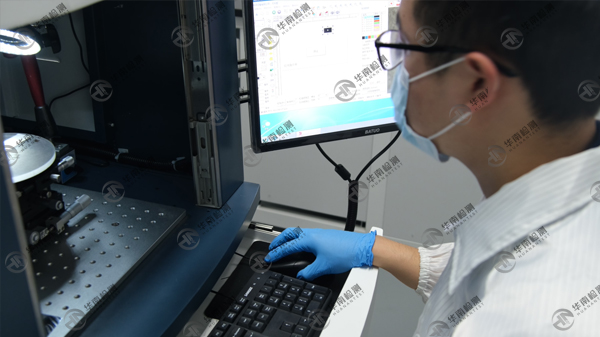

激光開封
芯片開封前用X射線透視儀觀察晶圓在塑封中的位置并識別鍵合線類型,在激光開封機上對應芯片晶圓位置,選擇合適開封區域(大于晶圓位置即可,開封后要保證有一個凹槽,防止下一步腐蝕液外溢,損傷引腳),選擇合適的掃描速度和功率,激光開封機減薄至鍵合絲出現,待化學開封。

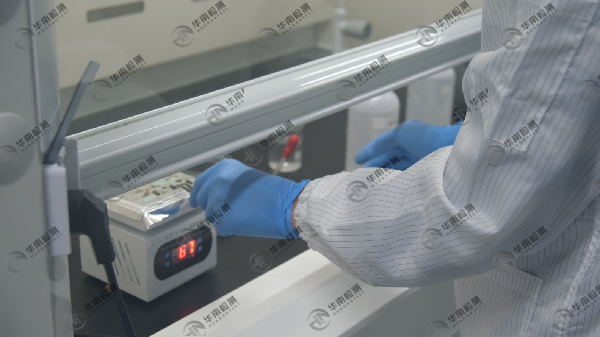

化學開封
根據鍵合線類型,將電爐調整合適工作溫度,將芯片放在電爐上加熱,芯片正面朝上。用吸管吸取少量化學腐蝕液,滴在經激光開封后的凹槽中,樹脂表面發生化學反應,出現氣泡。反應稍微停止后,再滴一次。連續滴5-10滴后,用鑷子夾住,用盛有丙酮的洗瓶將腐蝕的塑封料吹走,芯片放入含丙酮的燒杯中,在超聲波機中清洗2-5分鐘,然后取出再滴。重復這一步驟,直到芯片完全暴露出來。最后,反復用干凈的丙酮清潔,以確保芯片表面沒有殘留物。
將所有產品一次放入98%的濃硫酸中煮沸。這種方法更適合樣品量大,要求不高,只需要觀察芯片表面是否破裂。需要注意的是,操作過程中要注意安全。
開封的目的
開封后,我們能清晰看到芯片表面狀態,觀察芯片劃片道是否有崩邊、裂紋,觀察芯片表面是否存在異常,觀察芯片logo信息,測量芯片尺寸和鍵合線線徑,觀察鍵合線材質,觀察鈍化層的完整性等芯片內部信息。
