掃描電子顯微鏡可以用來觀察什么?

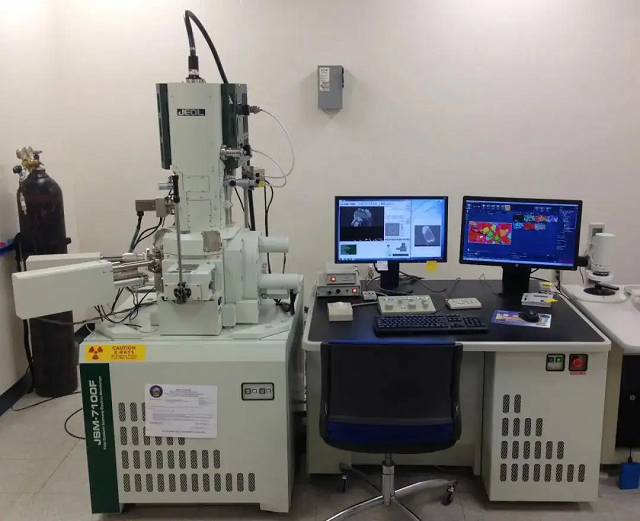

掃描電鏡(SEM)電子顯微鏡是利用二次電子信號成像來觀察樣品的表面形態。掃描電鏡(SEM)是介于透射電鏡和光學顯微鏡之間的一種微觀形貌觀察手段,可直接利用樣品表面材料的物質性能進行微觀成像。從原理上講,掃描電鏡是利用聚焦得非常細的高能電子束在試樣上掃描,激發出各種物理信息。通過對這些信息的接受、放大和顯示成像,獲得測試試樣表面形貌的觀察。
掃描電鏡可用于觀察納米材料
所謂納米材料就是指組成材料的顆粒或微晶尺寸在0.1-100nm范圍內,在保 掃描電鏡持表面潔凈的條件下加壓成型而得到的固體材料。納米材料具有許多與晶體、非晶態不同的、獨特的物理化學性質。納米材料有著廣闊的發展前景,將成為未來材料研究的重點方向。掃描電鏡的一個重要特點就是具有很高的分辨率。現已廣泛用于觀察納米材料。
掃描電鏡可用于材料斷口的分析
掃描電鏡的另一個重要特點是景深大,圖象富立體感。掃描電鏡的焦深比透射電子顯微鏡大10倍,比光學顯微鏡大幾百倍。由于圖象景深大,故所得掃描電子象富有立體感,具有三維形態,能夠提供比其他顯微鏡多得多的信息,這個特點對使用者很有價值。掃描電鏡所顯示的斷口形貌從深層次,高景深的角度呈現材料斷裂的本質,在教學、科研和生產中,有不可替代的作用,在材料斷裂原因的分析、事故原因的分析以及工藝合理性的判定等方面是一個強有力的手段。
掃描電鏡直接觀察原始表面
它能夠直接觀察直徑100mm,高50mm,或更大尺寸的試樣,對試樣的形狀沒有任何限制,粗糙表面也能觀察,這便免除了制備樣品的麻煩,而且能真實觀察試樣本身物質成分不同的襯度(背反射電子象)。
掃描電鏡觀察厚試樣
其在觀察厚試樣時,能得到高的分辨率和最真實的形貌。掃描電子顯微的分辨率介于光學顯微鏡和透射電子顯微鏡之間,但在對厚塊試樣的觀察進行比較時,因為在透射電子顯微鏡中還要采用復膜方法,而復膜的分辨率通常只能達到10nm,且觀察的不是試樣本身。因此,用掃描電鏡觀察厚塊試樣更有利,更能得到真實的試樣表面資料。
觀察各個區域的細節
試樣在樣品室中可動的范圍非常大,其他方式顯微鏡的工作距離通常只有2-3cm,故實際上只許可試樣在兩度空間內運動,但在掃描電鏡中則不同。由于工作距離大(可大于20mm)。焦深大(比透射電子顯微鏡大10倍)。樣品室的空間也大。因此,可以讓試樣在三度空間內有6個自由度運動(即三度空間平移、三度空間旋轉)。且可動范圍大,這對觀察不規則形狀試樣的各個區域帶來極大的方便。
