失效分析：筆記本電腦轉軸斷裂失效原因與解決方案（華南檢測）

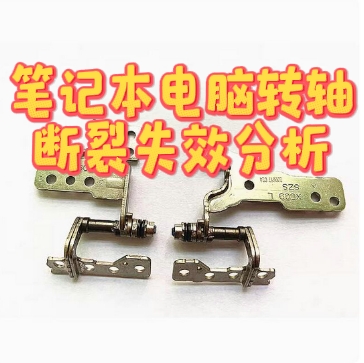

在現代電子設備中，筆記本電腦的轉軸是連接顯示屏和鍵盤的重要組件。它的可靠性直接關系到整個設備的使用體驗和壽命。本次分析針對某品牌筆記本電腦轉軸的斷裂失效問題，通過一系列的測試分析，旨在找出斷裂的原因，并提出相應的解決方案。

一、樣品信息

本次分析的樣品共有3套，其中2套NG（Not Good，即不合格）樣品在不同次數的可靠性試驗后發生斷裂，而1套OK（合格）樣品經過50000次試驗后未發生斷裂。所有樣品均采用粉末冶金工藝制成的馬氏體時效不銹鋼，經過注塑、燒結、固溶+深冷、時效處理，并最終化學鍍鎳和除氫處理。

二、轉軸斷裂失效分析測試

1. 斷口形貌檢查

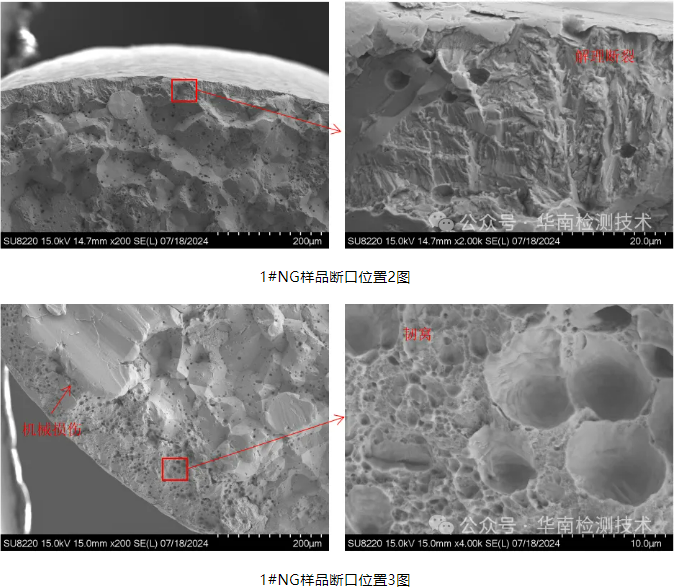

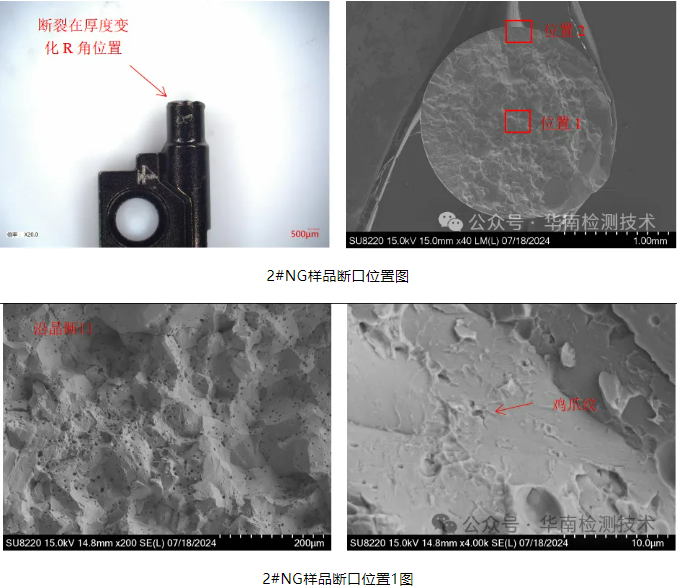

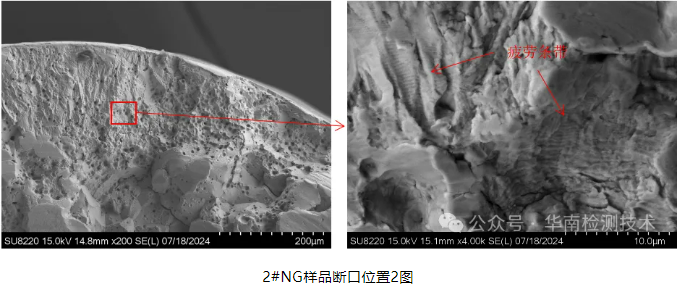

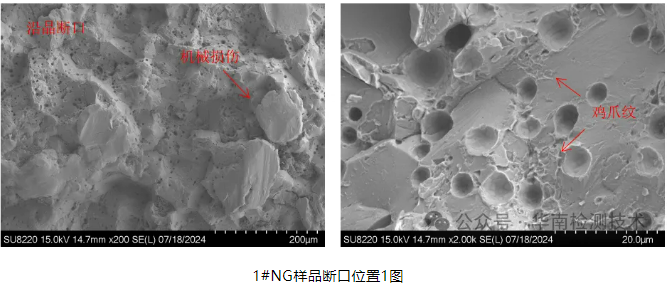

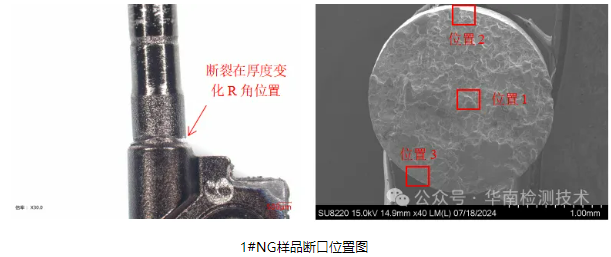

通過顯微鏡和電鏡觀察，發現斷裂均發生在軸芯厚度變化的R角位置，這是應力集中的常見區域。1#和2#樣品的斷口中心均顯示沿晶斷裂特征，且存在雞爪紋，這符合氫脆斷口的特征。1#樣品的沿晶斷面占比大于2#樣品，表明1#樣品的殘余氫含量可能更高。此外，1#樣品斷口邊緣顯示了解理臺階和韌窩形貌，而2#樣品斷口邊緣則顯示疲勞條帶，表明裂紋起源于樣品內部并向外擴展。

2. 金相組織檢測

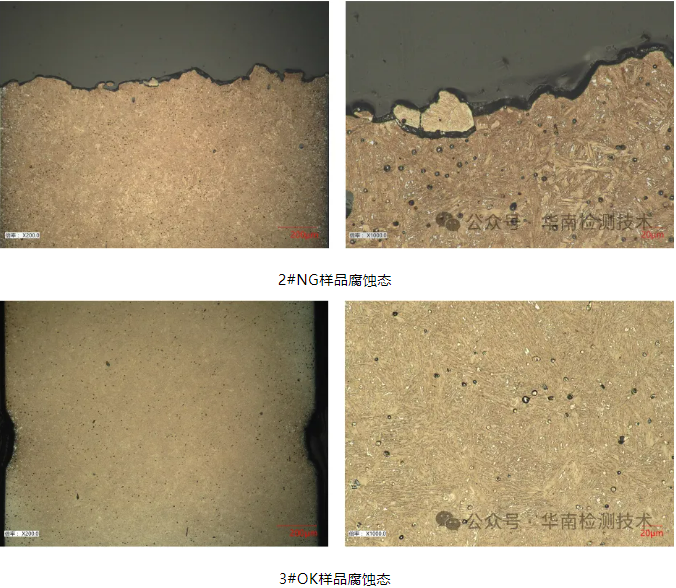

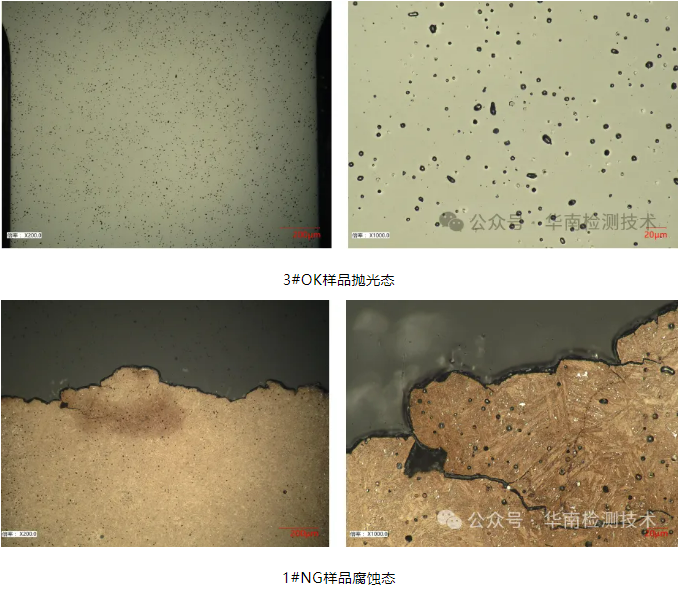

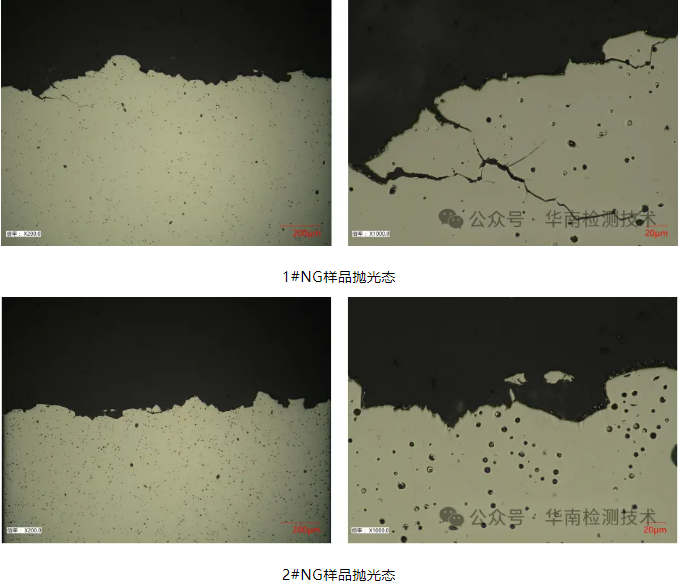

對1#、2#、3#樣品進行金相組織檢測，結果顯示各樣品均未見明顯夾雜異常，燒結孔洞形態和分布也未發現明顯異常和差別。腐蝕處理后，各樣品均顯示為低碳馬氏體加少量殘余奧氏體，未見明顯組織缺陷。但1#樣品中可見沿晶界擴展的二次裂紋。

3. EDS檢測

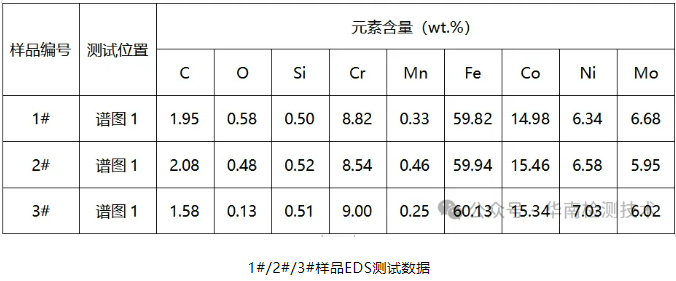

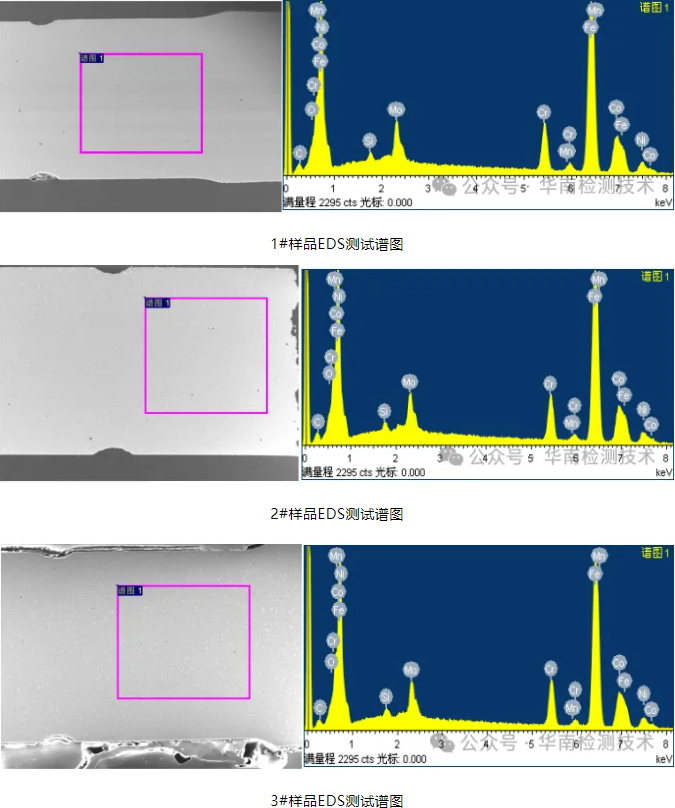

通過能譜分析（EDS），1#、2#、3#樣品的基材成分未見明顯差別和異常。

4. 維氏硬度測試

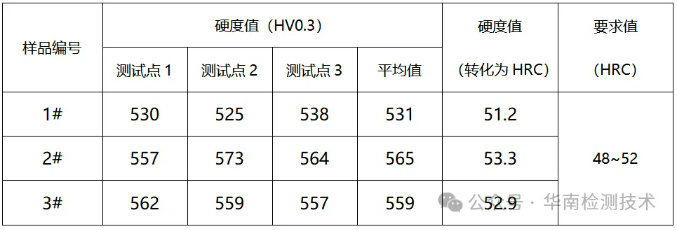

維氏硬度測試結果顯示，1#樣品的硬度值符合客戶要求，但偏上限。2#和3#樣品的硬度值略高于客戶要求值，硬度值偏高可能增加氫脆敏感性。

三、轉軸斷裂失效分析結論

綜合分析結果，推測樣品失效的主要原因是鍍鎳后除氫不徹底導致的氫脆斷裂。在服役條件下，氫元素在樣品內部晶界位置聚集，削弱了晶界強度，導致裂紋從內部萌生并向外擴展。1#樣品因邊緣有效支撐面積不足而發生過載斷裂，而2#樣品則是由于邊緣引發疲勞斷裂。
