芯片開封開蓋分析:深入探究IC芯片的失效分析技術
在現代電子行業中,半導體芯片作為核心組件,其質量直接影響到電子產品的性能和可靠性。為了確保芯片的質量和性能,芯片開封開蓋分析成為了一項重要的技術手段。本文將詳細介紹芯片開封開蓋的基本概念、方法、應用范圍以及操作注意事項。
一、芯片開封開蓋的基本概念

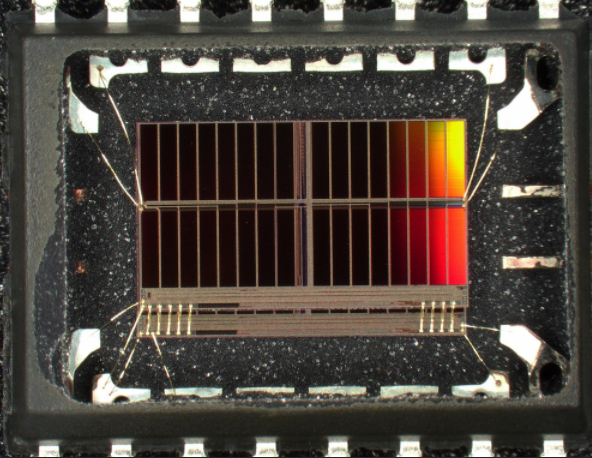

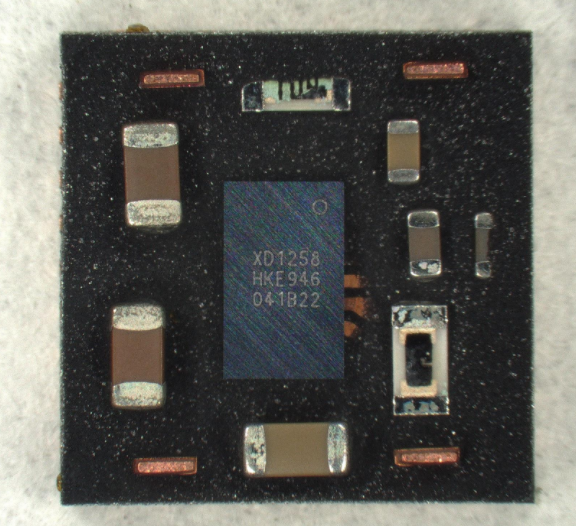

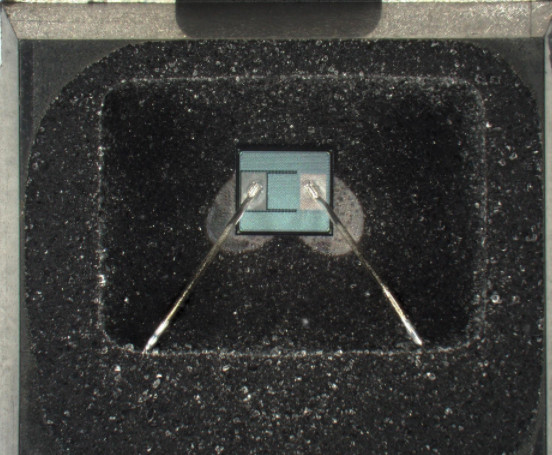

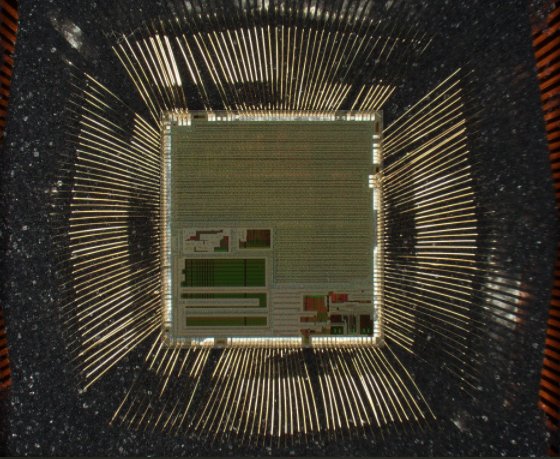

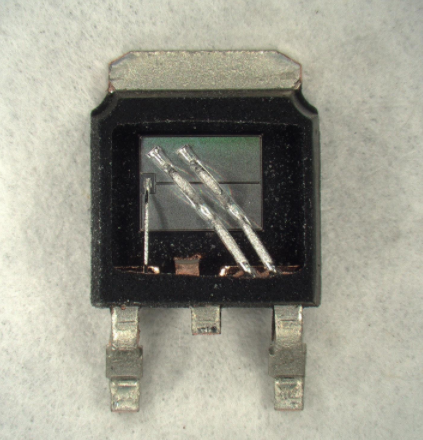

芯片開封開蓋,業內也稱為Decap,是一種將封裝好的IC芯片進行局部腐蝕,使其暴露出來,同時保持芯片功能不受損的專業技術。這一技術主要用于芯片失效分析,通過觀察芯片內部結構,結合多種檢測手段,分析判斷樣品的異常點位和失效原因。
二、芯片開封開蓋的方法
芯片開封開蓋的方法主要有以下幾種:
1、激光開封:利用激光束去除IC表面塑封,速度快且操作方便。
2、化學開封:使用化學試劑如發煙硝酸和濃硫酸,通過化學反應去除封裝材料。
3、機械開封:通過物理手段如切割或磨削去除封裝材料。
4、Plasma Decap:使用等離子體技術進行開封,適用于某些特殊材料的封裝。
三、芯片開封開蓋的實驗室操作
在實驗室中,芯片開封開蓋通常包括以下步驟:
1、設備準備:準備顯微鏡、顯微操作臺、開蓋刀具等。
2、開封前處理:將IC芯片浸泡、烘烤,以去除水分和應力。
3、開封操作:根據芯片封裝形式,選擇合適的開封方法。
4、內部檢測:對芯片內部進行電性能測試,檢查缺陷。
5、重新封裝:測試完成后,對芯片進行重新封裝。
四、芯片開封開蓋的應用范圍
芯片開封開蓋技術適用于多種類型的芯片,包括:模擬集成芯片、數字集成芯片、混合信號集成芯片、雙極芯片和CMOS芯片、信號處理芯片、功率芯片、直插芯片和表面貼裝芯片、航天級、汽車級、工業級和商業級芯片
五、芯片開封開蓋的操作注意事項
在進行芯片開封開蓋時,需要注意以下幾點:
1、安全操作:所有操作應在通風柜中進行,佩戴防酸手套。
2、腐蝕控制:精準控制腐蝕劑的用量和時間,避免過腐蝕。
3、清洗:使用超聲波清洗機清洗芯片,去除殘留物。
4、避免損傷:操作過程中避免鑷子等工具接觸芯片表面,防止損傷。
六、芯片開封開蓋的技術分析
芯片開封開蓋后的技術分析通常包括:

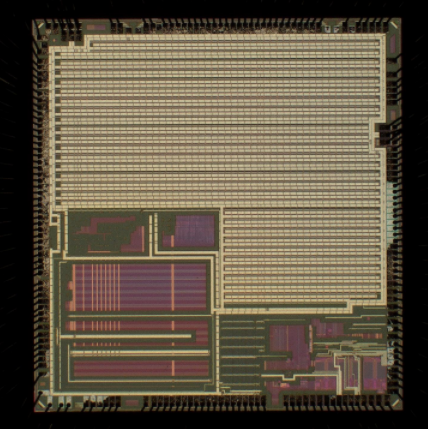

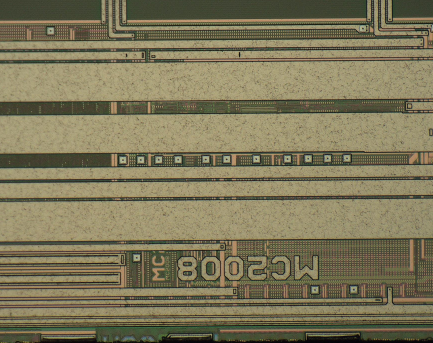

1、光學顯微鏡(OM)分析:觀察芯片表面和內部結構。
2、X射線檢測(X-RAY):分析芯片內部布局和綁定線。
3、掃描電子顯微鏡(SEM):提供更高分辨率的表面圖像。
4、聚焦離子束(FIB):用于更準確的切割和分析。
七、芯片開封開蓋的參考標準
在進行芯片開封開蓋分析時,可以參考以下標準:
GB/T 37720-2019 識別卡 金融IC卡芯片技術要求
GB/T 37045-2018 信息技術 生物特征識別 指紋處理芯片技術要求
GB/T 4937.19-2018 半導體器件 機械和氣候試驗方法 第19部分:芯片剪切強度
八、結論
芯片開封開蓋是半導體行業中一項至關重要的技術,它不僅能夠幫助我們深入理解芯片的內部結構和功能,還能夠在芯片失效分析中發揮關鍵作用。隨著電子技術的不斷進步,芯片開封開蓋技術也在不斷發展,為電子行業提供了更為精準和高效的分析手段。
華南檢測:http://www.exksm.cn/websiteMap
選擇廣東省華南檢測技術有限公司好處有以下幾點:
1、經驗豐富,華南檢測實驗室是專業接測試分析的,接觸的案例多,樣品多,自然經驗積累更容易找到并發現問題;
2、有完善的防護措施,華南檢測實驗室不是簡單粗暴地開封,我們有抽風,排水系統,有防毒面罩,防護手套,防護服裝,操作平臺等較為完善的設備設施,以確保操作人員和操作環境的安全;
3、健全的設備,華南檢測實驗室可以首先用x光大概看看內部布局情況,綁線材質等,再用激光開封機剪薄到芯片位置,然后用酸腐蝕幾秒鐘,清洗。這樣干凈無腐蝕的芯片就展現在我們眼前了。
