芯片開蓋介紹
———————————————————————————————————————————————————————————
芯片開封即Decap,又稱為開蓋和開帽,指的是對完整保證的IC芯片進行局部的腐蝕,使得IC芯片能夠暴露出來,同時還能夠保證芯片的各項功能沒有受損,為后續的芯片故障分析實驗做準備,便于觀察和分析。
芯片開蓋方法
———————————————————————————————————————————————————————————1、激光開蓋:利用激光束使被加工體表面氣化達到去除器件填充料的目的。優點是開封速度快,操作方便,無危險性。
2、化學開蓋:使用化學試劑如發煙硝酸和濃硫酸,通過化學反應去除封裝材料,從而暴露芯片表面
3、機械開蓋:通過物理手段如切割或磨削去除封裝材料。
4、Plasma Decap:使用等離子體技術進行開封,適用于某些特殊材料的封裝。
芯片開蓋流程
———————————————————————————————————————————————————————————1、設備準備:準備顯微鏡、顯微操作臺、開蓋刀具等。
2、開蓋前處理:將IC芯片浸泡、烘烤,以去除水分和應力。
3、開蓋操作:根據芯片封裝形式,選擇合適的開封方法。
4、內部檢測:對芯片內部進行電性能測試,檢查缺陷。

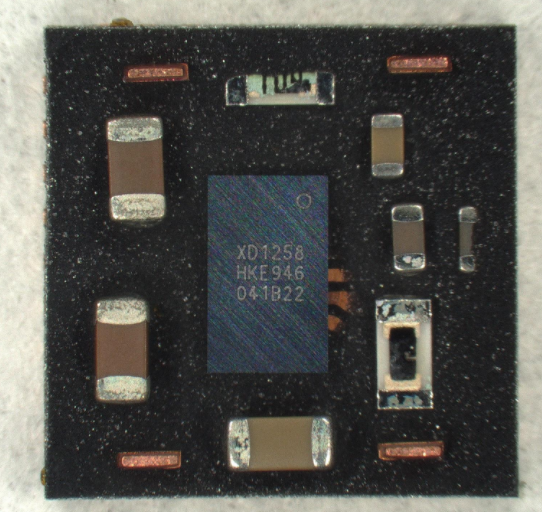

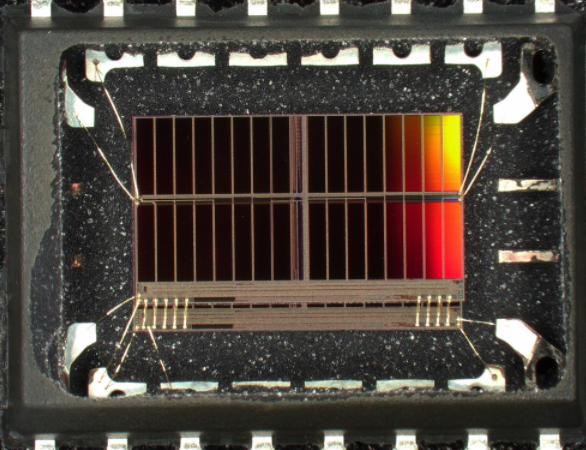

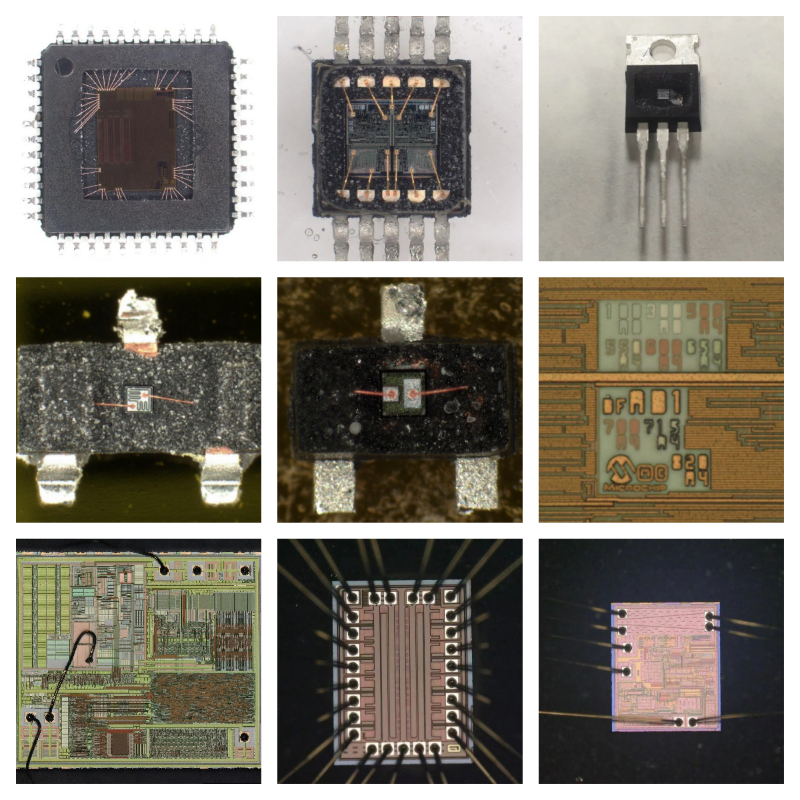

芯片開蓋效果展示
———————————————————————————————————————————————————————————
芯片開蓋參考標準
———————————————————————————————————————————————————————————
在進行芯片開封開蓋分析時,可以參考以下標準:
GB/T 37720-2019 識別卡 金融IC卡芯片技術要求
GB/T 37045-2018 信息技術 生物特征識別 指紋處理芯片技術要求
GB/T 4937.19-2018 半導體器件 機械和氣候試驗方法 第19部分:芯片剪切強度
